डीए-पीएलसी प्लैनर लाइट वेव सर्किट (पीएलसी) स्प्लिटर
1. विवरण
Dawnergysप्लैनर लाइटवेव सर्किट (पीएलसी) स्प्लिटर तकनीक अद्वितीय सिलिका ग्लास वेवगाइड प्रक्रिया का उपयोग करके बनाई गई है। इन उपकरणों में व्यापक तरंग दैर्ध्य सीमा पर उच्च रिटर्न हानि के साथ कम सम्मिलन हानि होती है।पीएलसी स्प्लिटर का इनपुट आउटपुट पोर्ट्स में ऑप्टिकल पावर वितरित करता है और आमतौर पर एफटीटीएक्स सिस्टम में उपयोग किया जाता है, संचार नेटवर्क, एनालॉग निष्क्रिय ऑप्टिकल नेटवर्क, सीएटीवी नेटवर्क और अन्य फाइबर ऑप्टिक सिस्टम। मिनी प्रकार पीएलसी स्प्लिटर फाइबर टर्मिनेशन बॉक्स, फाइबर वितरण बॉक्स,स्प्लिट क्लोजर और रैक पर लगाए गए स्प्लिटर बॉक्सकॉम्पैक्ट डिजाइन से स्थापना स्थान और समय की बचत हो सकती है।
2. विशेषताएं
मैं कम सम्मिलन हानि और उच्च प्रतिफल हानि
मैं विनिर्माण और परीक्षण मानक: टेलकोर्डिया GR-1209 और GR-1221
मैं कम पीडीएल
मैं कॉम्पैक्ट डिजाइन
मैं अच्छी चैनल-से-चैनल एकरूपता
मैं व्यापक परिचालन तरंग दैर्ध्य रेंज और परिचालन तापमान
मैं इनडोर और आउटडोर अनुप्रयोगों के लिए उच्च विश्वसनीयता और स्थिरता
3. पीएलसी स्प्लिटर विनिर्देश
|
प्रकार स्प्लिटर |
मिनी पीएलसी स्प्लिटर 1x2 |
मिनी पीएलसी स्प्लिटर 1x4 |
मिनी पीएलसी स्प्लिटर 1x8 |
पीएलसी स्प्लिटर 1x4 एससी/एपीसी |
पीएलसी स्प्लिटर 1x8 एससी/एपीसी |
पीएलसी स्प्लिटर 1x 16 एससी/एपीसी |
|
|
उत्पाद कोड |
डीए-पीएलसी-1x2
|
डीए-पीएलसी-1x4 |
डीए-पीएलसी-1x8 |
डीए-पीएलसी-1x4 एससी/एपीसी |
डीए-पीएलसी-1x8 एससी/एपीसी |
डीए-पीएलसी-1x16 एससी/एपीसी |
|
|
क्षमता |
1x2 |
1x4 |
1x8 |
1x4 |
1x8 |
1x16 |
|
|
कनेक्टर का प्रकार |
नहीं |
नहीं |
नहीं |
एससी/एपीसी |
एससी/एपीसी |
एससी/एपीसी |
|
|
तरंग दैर्ध्य सीमा कार्यरत |
1260nm ÷ 1660nm |
||||||
|
ऑपरेटिंग तरंग दैर्ध्य (एनएम) |
1270nm, 1310nm, 1490nm, 1550nm, 1577m, 1625nm |
||||||
|
सम्मिलन हानि (dB) 1310 और 1550 एनएम पर |
अधिकतम |
4.0 |
7.6 |
10.9 |
7.6 |
10.9 |
14.5 |
|
एकरूपता (dB) |
अधिकतम |
0.6 |
1.0 |
1.3 |
1.0 |
1.3 |
1.7 |
|
पीडीएल (डीबी)(ध्रुवीकरण पर निर्भर हानि) |
अधिकतम |
0.2 |
0.2 |
0.3 |
0.2 |
0.3 |
0.3 |
|
रिटर्न हानि (dB) |
मिन |
55 |
|||||
|
निर्देशात्मकता (dB) |
मिन |
55 |
|||||
|
फाइबर का प्रकार |
आईटीयू-टी G.657A1 |
||||||
|
आवास सामग्री |
स्टेनलेस स्टील |
||||||
|
सूअर की पूंछ लंबाई |
>1000 मिमी |
||||||
|
पिगटेल ओडी |
250 μm |
900μm ± 50μm |
|||||
|
पिगटेल शीट |
रंगीन टीआईए/ईआईए 598 |
LSZH |
|||||
|
मार्कर |
रंगीन टीआईए/ईआईए 598 |
सभी इनपुट और आउटपुट पोर्ट पर अनुक्रमिक संख्याओं के साथ लेबल संलग्न करें |
|||||
|
ऑपरेटिंग तापमान (°C) |
-10~70 |
||||||
पैकेज

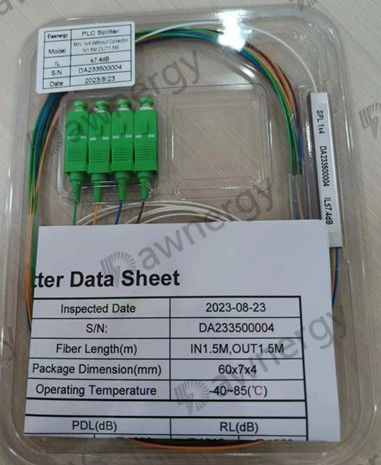

ब्लिस्टर प्लास्टिक बॉक्स द्वारा पैक स्प्लिटर, बॉक्स में शामिल प्रत्येक स्प्लिटर की परीक्षण रिपोर्ट। ग्राहक की आवश्यकता के रूप में जानकारी के साथ प्लास्टिक बॉक्स में लेबल
ग्राहकों की आवश्यकताओं के अनुसार उत्पादों में क्यूआर कोड स्टिकर होते हैं
स्प्लिटर पर लेबल
स्प्लिटर आवास पर प्रिंट जानकारीः निर्माता का नाम, उत्पाद कोड, सीरियल नंबर, क्षमता और निर्माण का महीना/वर्ष। स्याही समय के साथ फीका नहीं होने की गारंटी है।
