DA- डबल स्टील वायर्स बख्तरबंद पनडुब्बी ऑप्टिकल केबल-160KN

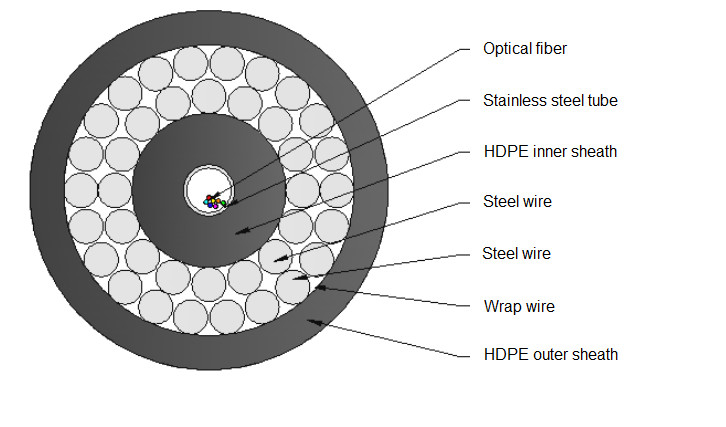

डॉन एनर्जी की डबल स्टील के तार बख्तरबंद पनडुब्बी ऑप्टिकल केबल सिंगल-मोड/मल्टी-मोड फाइबर स्टेनलेस स्टील से बने ट्यूब में रखे जाते हैं और ट्यूब भरने वाले यौगिक से भरे जाते हैं।स्टील तार एचडीपीई आंतरिक आवरण के बाहर लपेटा जाता हैअंत में, एचडीपीई बाहरी आवरण को बाहर निकाला जाता है।
फाइबर ऑप्टिक विशेषताएं-G652D
पद | सामग्री | मूल्य | |
केबल से पहले | केबल के बाद | ||
कमजोरी | @1310nm | ≤0.35dB/किमी | ≤0.38dB/किमी |
@1383nm | ≤0.34dB/किमी | ≤0.36dB/किमी | |
@1550nm | ≤0.21dB/किमी | ≤0.22dB/किमी | |
@1625nm | ≤0.24dB/किमी | ≤0.28dB/किमी | |
फैलाव | @1288nm1339nm | ≤3.5ps/ ((nm·km) | |
@1550nm | ≤18ps/ ((nm·km) | ||
@1625nm | ≤22ps/ ((nm·km) | ||
शून्य-विसारण तरंग दैर्ध्य | 1300nm ₹1324nm | ||
शून्य-विसारक ढलान | ≤0.092ps/ ((nm2·km) | ||
मोड क्षेत्र का व्यास (एमएफडी) |
@1310nm | 9.2±0.4μm | |
@1550nm | 10.4±0.8μm | ||
केबल कटऑफ तरंग दैर्ध्य λcc(nm | ≤1260nm | ||
सूक्ष्म झुकना कमजोरी |
@1550nm (1टर्न्स; Φ32mm) | ≤0.05dB | |
@1550nm (100टर्न्स; Φ60mm) | ≤0.05dB | ||
लिंक ध्रुवीकरण फैलाव (PMDQ) | ≤0.15ps/किमी1/2 | ||
ज्यामितीय विशेषताएं | |||
आवरण का व्यास | 125±1.0μm | ||
आवरण की गैर-सर्कुलरता | ≤ 1% | ||
कोर/क्लेडिंग समकक्षता त्रुटि | ≤0.6μm | ||
कोटिंग के साथ फाइबर व्यास (बिना रंग के) | 245±7μm | ||
आवरण/कोटिंग समकक्षता त्रुटि | ≤12.0μm | ||
यांत्रिक गुण | |||
प्रूफ तनाव | ≥0.69 जीपीए | ||
फाइबर कर्ल | ≥4 मीटर | ||
कोटिंग स्ट्रिप बल | 1.0~8.9N | ||
पर्यावरणीय विशेषताएं | |||
तापमान प्रेरित मंदता (-60~+85°C) | ≤0.05dB/किमी | ||
सूखी गर्मी से प्रेरित क्षीणन (85°C±2°C, 30 दिन) | ≤0.05dB/किमी | ||
पानी में डुबकी से प्रेरित क्षीणन (23°C±2°C, 30 दिन) | ≤0.05dB/किमी | ||
नमी ताप प्रेरित मंदता (85°C±2°C, RH85%, 30 दिन) |
≤0.05dB/किमी |
