| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Dawnergy |
| मॉडल संख्या | DA-ADSS-TC सीरीज़ के तनाव क्लैंप |

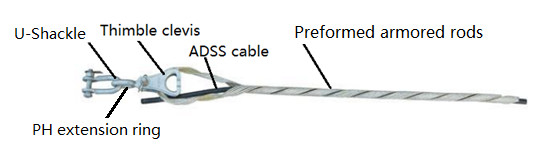

DA-ADSS-TC सीरीज़ के तनाव क्लैंप
डॉनर्जी टेलीकॉमडीए-एडीएसएस-टीसी तनाव क्लैंप तनाव शक्ति को सहन करता है, एडीएसएस केबल को पोल या टॉवर से जोड़ता है।
विशेषताएं
विनिर्देश
| पद | पैरामीटर | |||||
| सामग्री | चेन, थंबल क्लीव, एक्सटेंशन रिंग | जस्ती इस्पात | ||||
| पूर्वनिर्मित बख्तरबंद रॉड | एल्यूमीनियम लेपित स्टील के तार (सतह गोंद डुबकी और रेत कैपिंग) (गल्वानाइज्ड स्टील के तार वैकल्पिक हैं) | |||||
| ब्रेकिंग लोड (KN) | ≥10 | ≥20 | ≥30 | ≥50 | ≥60 | |
| पकड़ की ताकत (KN) | एडीएसएस केबल का ≥95%*आरटीएस | |||||
| अधिकतम उपयुक्त स्पैन (एम) | 100 | 200 | 300 | 500 | 600 | |
| उपयुक्त केबल व्यास (मिमी) |
9.8~10.8 10.9 ~ 11.8 11.9 ~ 128आदि |
12.9~13.8आदि। |
11.2 ~ 12.2 12.3 ~ 13.3आदि। |
11.2 ~ 12.2 13~14, आदि |
13~14, आदि | |
| कनेक्टर भाग का मॉडल | यू-3, टीसी-5, पीएच-3 | यू-7, टीसी-7, पीएच-7 | ||||
|
पूर्वनिर्मित कवच छड़ों की परत (एकल परत/दोहरी परत) |
एकल परत | दोहरी परत | ||||
| मॉडल | विवरण | |||||
| DA-ADSS-TC-S1-R10-D10.8 | तनाव क्लैंप, अधिकतम 100 मीटर स्पैन और केबल व्यास के लिए उपयुक्तः 9.8 ~ 10.8 मिमी एडीएसएस केबल; तोड़ने का भारः ≥10KN; पूर्वनिर्मित कवच छड़ों की एकल परत | |||||
| DA-ADSS-TC-S1-R10-D11.8 | टेन्शन क्लैंप, अधिकतम 100 मीटर स्पैन और केबल व्यास के लिए उपयुक्तः 10.9 ~ 11.8 मिमी एडीएसएस केबल; तोड़ने का भारः ≥10KN; पूर्वनिर्मित कवच छड़ों की एकल परत | |||||
| DA-ADSS-TC-S1-R10-D12.8 | टेन्शन क्लैंप, अधिकतम 100 मीटर स्पैन और केबल व्यास के लिए उपयुक्तः 11.9 ~ 12.8 मिमी एडीएसएस केबल; तोड़ने का भारः ≥10KN; पूर्वनिर्मित बख्तरबंद छड़ों की एकल परत | |||||
| DA-ADSS-TC-S2-R20-D13.8 | टेन्शन क्लैंप, अधिकतम 200 मीटर स्पैन और केबल व्यास के लिए उपयुक्तः 12.9 ~ 13.8 मिमी एडीएसएस केबल; ब्रेक लोडः ≥ 20 केएन; पूर्वनिर्मित कवच छड़ों की एकल परत | |||||
| DA-ADSS-TC-S3-R30-D12.2-DR | तनाव क्लैंप, अधिकतम 300 मीटर के स्पैन और केबल व्यास के लिए उपयुक्तः 11.2 ~ 12.2 मिमी एडीएसएस केबल; तोड़ने का भारः ≥ 30KN; पूर्वनिर्मित कवच छड़ों की डबल परत | |||||
| DA-ADSS-TC-S3-R30-D13.3-DR | तनाव क्लैंप, अधिकतम 300 मीटर के स्पैन और केबल व्यास के लिए उपयुक्तः 12.3 ~ 13.3 मिमी एडीएसएस केबल; तोड़ने का भारः ≥ 30KN; पूर्वनिर्मित कवच छड़ों की डबल परत | |||||
| DA-ADSS-TC-S5-R50-D12.2-DR | टेन्शन क्लैंप, अधिकतम 500 मीटर स्पैन और केबल व्यास के लिए उपयुक्तः 11.2 ~ 12.2 मिमी एडीएसएस केबल; ब्रेक लोडः ≥ 50 केएन; पूर्वनिर्मित कवच छड़ों की डबल परत | |||||
| DA-ADSS-TC-S5-R50-D14-DR | टेन्शन क्लैंप, अधिकतम 500 मीटर के स्पैन और केबल व्यास के लिए उपयुक्तः 13 ~ 14 मिमी एडीएसएस केबल; ब्रेक लोडः ≥ 50 केएन; पूर्वनिर्मित कवच छड़ों की डबल परत | |||||
| DA-ADSS-TC-S6-R60-D14-DR | तनाव क्लैंप, अधिकतम 600 मीटर के स्पैन और केबल व्यास के लिए उपयुक्तः 13 ~ 14 मिमी एडीएसएस केबल; तोड़ने का भारः ≥ 60KN; पूर्वनिर्मित कवच छड़ों की डबल परत | |||||
आवेदन
खंभे पर लगाए हुए
टावर पर लगा हुआ
