आउटडोर फाइबर ऑप्टिक केबल स्लॉट रिबन केबल GYDGA53
  • आउटडोर फाइबर ऑप्टिक केबल स्लॉट रिबन केबल GYDGA53
  • आउटडोर फाइबर ऑप्टिक केबल स्लॉट रिबन केबल GYDGA53

आउटडोर फाइबर ऑप्टिक केबल स्लॉट रिबन केबल GYDGA53

उत्पत्ति के प्लेस चीन
ब्रांड नाम Dawnergy
मॉडल संख्या GYDGA53
उत्पाद का विवरण
उत्पाद:
स्लॉट रिबन केबल GYDGA53
मुख्य सामग्री:
डोप्ड सिलिका
आवरण सामग्री:
सिलिका
क्लैडिंग व्यास:
125±1μm
कोर संकेंद्रितता त्रुटि:
≤0.6μm
आवरण की गैर-सर्कुलरता:
≤1.0%
प्रमुखता देना:

डोपेड सिलिकॉन कोर स्लॉट रिबन केबल

,

फाइबर ऑप्टिकस्लॉटेड रिबन केबल

,

बाहरी ऑप्टिकल फाइबर रिबन केबल

भुगतान और शिपिंग की शर्तें
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी
उत्पाद का वर्णन

1जनरल

1.1 यह विनिर्देश एकल स्ट्रैंडिंग स्लॉटेड कोर प्रकार के ऑप्टिकल फाइबर रिबन केबलों की आपूर्ति के लिए आवश्यकताओं को कवर करता है।

1.2 एकल मोड ऑप्टिकल फाइबर केबल इस विनिर्देश की आवश्यकताओं के अनुरूप हैं और आम तौर पर किसी भी नवीनतम संबंधित आईटीयू-टी अनुशंसा जी.652डी को पूरा करते हैं.



2फाइबर की विशेषताएं

2.1G.652D

2.1.1 ज्यामितीय विशेषताएं

पद निर्माण
कोर सामग्री डोपेड सिलिका
आवरण सामग्री सिलिकॉन
मोड क्षेत्र का व्यास 1310nm पर 9.2±0.4μm
आवरण का व्यास 125±1μm
कोर समकक्षता त्रुटि ≤0.6μm
आवरण की गैर-सर्कुलरता ≤1.0%
कट-ऑफ तरंग दैर्ध्य (λcc) (केबल के लिए) ≤1260nm
कट-ऑफ तरंग दैर्ध्य (λc) (फाइबर के लिए) 1100nm~1280nm
प्राथमिक कोटिंग सामग्री यूवी उपचार योग्य एक्रिलैट
पहली परत का प्राथमिक कोटिंग व्यास 200±15μm
प्राथमिक कोटिंग व्यास 250±15μm
कोटिंग-क्लेडिंग समकक्षता त्रुटि ≤12.0μm
फाइबर कर्ल त्रिज्या ≥4 मीटर
प्रूफ तनाव स्तर ≥0.5%
लोड तोड़ना ≥4.5 किलोग्राम
रिबन कोटिंग का आकार 1.1 मिमी*0.3 मिमी ((4-रिबन)
2.1 मिमी*0.3 मिमी ((8-रिबन)
अपवर्तक सूचकांक 1310nm पर 1.466
1550nm पर 1.467



2.1.2 ट्रांसमिशन विशेषताएं

पद प्रदर्शन
कमजोरी 1310nm पर (कैबल्ड) ≤0.40dB/किमी
1310nm पर (अनकेबल) ≤0.34dB/किमी
1550nm पर (कैबल्ड) ≤0.25dB/किमी
1550nm पर (अनकेबल) ≤0.20dB/किमी
1383nm पर (केबल) ≤0.36dB/किमी
1383nm पर (अनकेबल) ≤0.34dB/किमी
मैक्रो झुकने का नुकसान Φ=30mm, 1550nm पर 100 घुमाव ≤0.1dB
पीएमडी अधिकतम व्यक्तिगत फाइबर ≤0.2 पीएस/√किमी
लिंक डिजाइन मूल्य ≤0.08 पीएस/√किमी
रंग विसारण 1288~1339nm के भीतर ≤3.5ps/nm·km
1339~1360nm के भीतर ≤5.3ps/nm·km
1271~1288nm के भीतर ≤5.3ps/nm·km
1550nm पर ≤18ps/nm·km
शून्य फैलाव तरंग दैर्ध्य 1300~1324nm
शून्य फैलाव ढलान ≤0.092ps/nm2·किमी



आउटडोर फाइबर ऑप्टिक केबल स्लॉट रिबन केबल GYDGA53 0



आउटडोर फाइबर ऑप्टिक केबल स्लॉट रिबन केबल GYDGA53 1

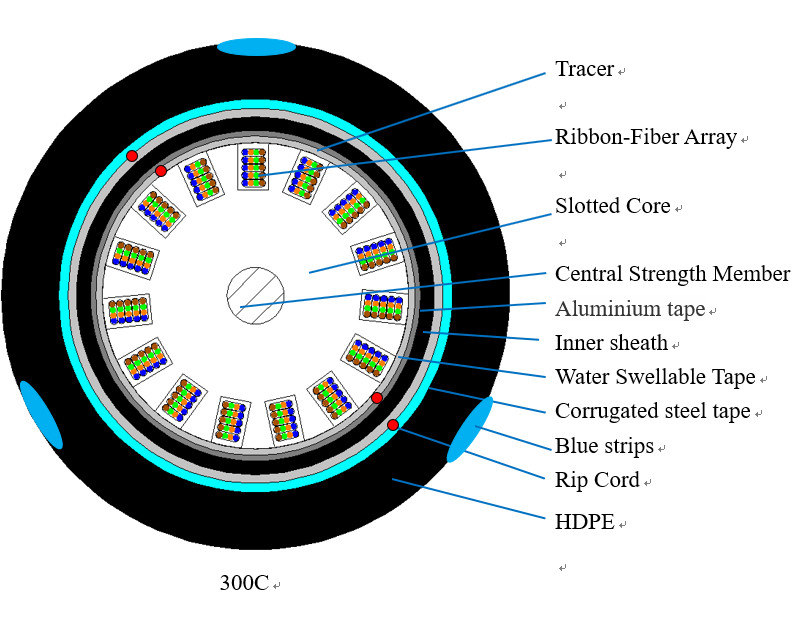

3केबल का आयाम

फाइबर की मात्रा फाइबर प्रति रिबन रिबन प्रति स्लॉट स्लॉट नं.

कवच

मोटाई

पट्टियाँ



*** नाम, शीट की मोटाई व्यास (अनुमान) वजन (अनुमानित)
मिमी मिमी मिमी मिमी किलोग्राम/किमी
300 4 5 15 0.21 3 से 0.5 2.3 26.9 523
600 8 10 8 0.21 3 से 0.5 2.3 28.4 548


***: शीट की न्यूनतम मोटाई 2.0 मिमी होनी चाहिए।









3.3 कोडिंग

रिबन पहचान



फाइबर की संख्या स्लॉट नं. रिबन नं. फाइबर नं.
नहीं.1 नहीं.2 नहीं.3 नहीं.4
300 1-15 1 नीला सफेद सफेद गुलाबी
2 पीला सफेद सफेद गुलाबी
3 हरी सफेद सफेद गुलाबी
4 लाल सफेद सफेद गुलाबी
5 बैंगनी सफेद सफेद गुलाबी





फाइबर की संख्या स्लॉट नं. रिबन नं. फाइबर नं.
नहीं.1 नहीं.2 नहीं.3 नहीं.4 नहीं.5 नहीं.6 नहीं.7 नहीं.8
600 1-8 1 नीला सफेद गुलाबी सफेद सफेद नीला सफेद गुलाबी
2 पीला सफेद गुलाबी सफेद सफेद पीला सफेद गुलाबी
3 हरी सफेद गुलाबी सफेद सफेद हरी सफेद गुलाबी
4 लाल सफेद गुलाबी सफेद सफेद लाल सफेद गुलाबी
5 बैंगनी सफेद गुलाबी सफेद सफेद बैंगनी सफेद गुलाबी
6 ब्राउन सफेद गुलाबी सफेद सफेद ब्राउन सफेद गुलाबी
7 काला सफेद गुलाबी सफेद सफेद काला सफेद गुलाबी
8 जल सफेद गुलाबी सफेद सफेद जल सफेद गुलाबी
9 नारंगी सफेद गुलाबी सफेद सफेद नारंगी सफेद गुलाबी
10 ग्रे सफेद गुलाबी सफेद सफेद ग्रे सफेद गुलाबी



3.4 प्रदर्शन

नहीं आइटम परीक्षण विधि विनिर्देश
1

तन्यता प्रदर्शन

IEC60794-1-21-E1

- अल्पकालिक भार:2060N



- समयः 5 मिनट

हानि परिवर्तन £ 0.05 dB@1550 nm

(परीक्षण के बाद)

- कोई शीट क्षति नहीं

2

कुचल परीक्षण

IEC60794-1-21-E3

- भारः 4000 एन / 100 मिमी

- समयः 5 मिनट

- लंबाई: 100 मिमी

हानि परिवर्तन £ 0.05 dB@1550 nm

(परीक्षण के दौरान)

- कोई शीट क्षति नहीं

3

प्रभाव परीक्षण

IEC60794-1-21-E4

- प्रभाव ऊंचाईः 1 मीटर

- प्रभाव वजनः 500 ग्राम

- प्रभाव के बिंदुः 3

- प्रति बिंदु का समयः 2

हानि परिवर्तन £ 0.05 dB@1550 nm

(परीक्षण के दौरान)

- कोई शीट क्षति नहीं

4

बार-बार झुकना

IEC60794-1-21-E6

- झुकने का त्रिज्या: 20 × D

- भारः 150 एन

- झुकने की दरः 2 सेकंड/चक्र

- चक्र संख्याः 25

- कोई फाइबर ब्रेक नहीं

- कोई शीट क्षति नहीं

5

मिश्रित प्रवाह

IEC60794-1-21-E14

- तापमानः 70±2oसी - 24 घंटे में कोई यौगिक प्रवाह नहीं
6

झुकने का परीक्षण

IEC60794-1-21-E11

- मंडल व्यासः 20 × डी

- चक्र संख्याः 3

- हानि परिवर्तन £ 0.05 dB@1550 nm

- कोई फाइबर अपघटन नहीं

- कोई जैकेट क्षति नहीं

7

पानी का प्रवेश

IEC60794-1-22-F5

- पानी की ऊंचाई: 1 मीटर

- नमूना लंबाईः 3 मीटर

- समयः 24 घंटे

- केबल कोर असेंबली के माध्यम से कोई टपक नहीं
8

घुमाव

IEC60794-1-21-E7

- लंबाई: 1 मीटर

- भारः 150 एन

- मोड़ दरः ≤60 सेकंड/चक्र

- घुमाव कोणः ± 90°

- चक्र संख्याः 5

हानि परिवर्तन £ 0.05 dB@1550 nm

(परीक्षण के दौरान)

- कोई शीट क्षति नहीं

9

तापमान

साइकिल चलाना

IEC60794-1-22-F1

- तापमान चरणः

+20oC→-40oC→+70oC→+20oसी

- चक्रों की संख्याः 2 मोड़

- प्रत्येक चरण के लिए समयः 12 घंटे

- हानि परिवर्तन £ 0.15dB/km@1550 nm

(परीक्षण के दौरान)

- हानि परिवर्तन £ 0.05dB/km@1550 nm

(परीक्षण के बाद)

- कोई शीट क्षति नहीं



D*: केबल का व्यास



3.5 न्यूनतम मोड़ त्रिज्या

  स्थापना ऑपरेशन
GYDGA53 20D 10D

आउटडोर फाइबर ऑप्टिक केबल स्लॉट रिबन केबल GYDGA53 2
