60ch 100GHz एएडब्ल्यूजी मॉड्यूल के विनिर्देश
1आवेदन नोट
यह विनिर्देश डीडब्ल्यूडीएम प्रणाली में सी-बैंड 100GHz फ्लैट-टॉप MUX/DEMUX के लिए है।
AWG मॉड्यूल थर्मल नहीं है।
2ऑप्टिकल विनिर्देश

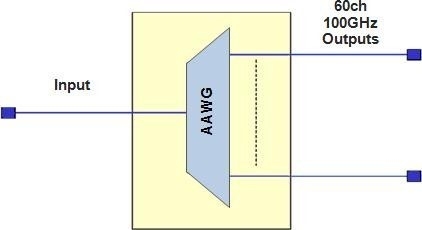

2.1ऑप्टिकल सिग्नल ट्रांसमिशन डायग्राम
|
चित्र 1 ऑप्टिकल सिग्नल ट्रांसमिशन विशेषताएं
2ऑप्टिकल विनिर्देश
तालिका 1 ऑप्टिकल विनिर्देश
कनेक्टर का नुकसान शामिल है।
तालिका 2 चैनल योजना
प्रकार |
प्रथम चैनल आवृत्ति (THz) |
अंतिम चैनल आवृत्ति (THz) |
प्रथम चैनल तरंग दैर्ध्य (nm) |
अंतिम चैनल तरंग दैर्ध्य (nm) |
भी | 196.6 | 190.7 | 1524.885 | 1572.063 |
तालिका 3 चैनल सूचीः 60 चैनल AAWG के लिए पासबैंड
3पर्यावरणीय स्थिति और अधिकतम रेटिंग
तालिका 4 पर्यावरणीय परिस्थितियाँ
पैरामीटर | नोट्स | विनिर्देश | इकाइयां | ||
मिन | प्रकार | अधिकतम | |||
परिचालन तापमान | -5 | +65 | °C | ||
भंडारण तापमान | -40 | +85 | °C | ||
सापेक्ष आर्द्रता | 0 | 95 | % |
चित्र 2 एएडब्ल्यूजी समतल चित्रण
पैरामीटर | नोट्स | विनिर्देश | इकाइयां | ||
मिन | प्रकार | अधिकतम | |||
ऑप्टिकल फाइबर के समापन | एलसी/यूपीसी | ||||
पैकेज का आकार | (L*W*H) | 120*70*105 | मिमी3 | ||
सामान्य फाइबर लंबाई | कनेक्टर सहित | L: 500±50 | मिमी | ||
सामान्य फाइबर प्रकार |
900μm ढीली ट्यूब G657A2 |
||||
मॉड्यूल से फैन-आउट तक फाइबर | L1: 500±50 | मिमी | |||
फैन-आउट से कनेक्टर्स के लिए फाइबर |
सहित कनेक्टर |
L2: 500±50 | मिमी | ||
चैनल फाइबर का प्रकार | 900μm ढीली ट्यूब G657A2 | ||||
चित्र 3 एएडब्ल्यूजी मॉड्यूल संरचना और फाइबर लंबाई चित्रण
चित्र 4 फैन-आउट प्लैनर ड्राइंग
