फास्ट कनेक्टर G652D/G657A1/G657A2 फाइबर SC UPC/APC FTTH परियोजना

DA-PFC-50K फास्ट कनेक्टर

यह विनिर्देश एक पूर्व पॉलिश SC UPC/APC ferrule में G652D/G657A1/G657A2 फाइबर के साथ SC UPC/APC फील्ड इंस्टॉलेबल कनेक्टर की विशेषताओं को परिभाषित करता है।यह फील्ड स्थापित कनेक्टर Dawnergy द्वारा निर्मित है जो 3 के तितली ड्रॉप केबल के साथ इस्तेमाल करने के लिए डिज़ाइन किया गया है.0mmx2.0mm आयाम।

विशेषताएं

• फेरुल में पूर्व-समाप्त फाइबर, बिना एपोक्सी, सख्त और पॉलिशिंग
• स्थिर ऑप्टिकल प्रदर्शन और विश्वसनीय पर्यावरण प्रदर्शन
• लागत प्रभावी और उपयोगकर्ता के अनुकूल, ट्रिपिंग और काटने उपकरण के साथ समाप्ति समय
• कम लागत वाला नया डिजाइन, प्रतिस्पर्धी मूल्य

आवेदन

• एफटीटीएच परियोजना

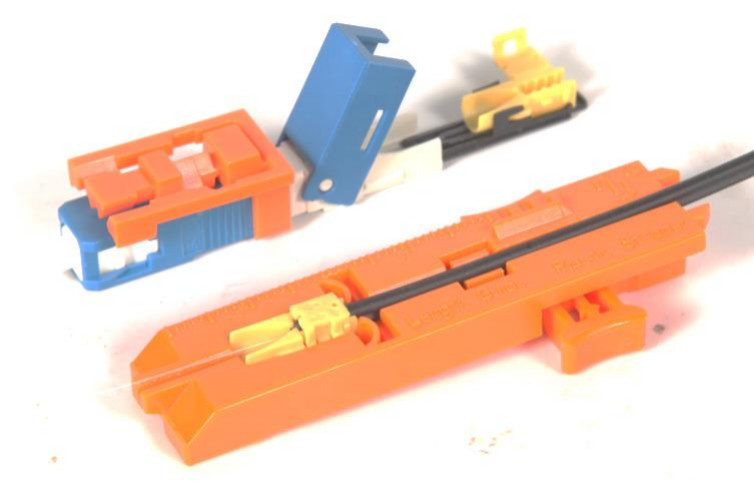

कनेक्टर का चित्र

केबलों का चित्रण

संलग्न तितली 2x3 मिमी फ्लैट ड्रॉप केबल और 3.0 मिमी सिम्प्लेक्स केबल की रूपरेखा इस प्रकार है:

निर्माण

ग्राहक के लिए कनेक्टर की सतह पर लेजर मार्किंग द्वारा अपनी कंपनी के लोगो या नाम आदि को लेबल करना स्वीकार्य है। ग्राहक के अनुरोध के अनुसार कनेक्टर का रंग बदलने के लिए भी बातचीत की जा सकती है।कनेक्टर के मुख्य शरीर का मानक रंग हरा/नीला है

विनिर्देश

पैरामीटर	विनिर्देश
लागू केबल	3.0 x 2.0 मिमी ड्रॉप केबल और 3 मिमी गोल केबल
फाइबर का प्रकार	SM G652D/G657A1/G657A2
कार्य तरंग दैर्ध्य	1310 nm, 1490 nm और 1550 nm
कोटिंग व्यास	250um
फाइबर की लंबाई
सम्मिलन हानि	अधिकतम ≤0.5dB, विशिष्ट ≤0.3dB
रिटर्न हानि	अधिकतम APC≤-50dB, विशिष्ट≤-55dB अधिकतम UPC≤-40dB, विशिष्ट≤-45dB
थ्री-डी ज्यामिति	आईईसी मानक के अनुरूप
फेरुल का अंत चेहरा	400X पर कोई खरोंच नहीं
तन्य शक्ति	>25N
औसत इकट्ठा करने का समय	≤3 मिनट
पुनः उपयोग की संख्या	≥ 5 बार
ऑपरेटिंग तापमान (°C)	-20 ~ +75
भंडारण तापमान (°C)	-40 ~ +85
जीवन काल	≥10 वर्ष

मार्गदर्शक उपकरण

प्रत्येक 50pcs तेजी से कनेक्टर 1 गाइड उपकरण है

पैकेज

1. एक छोटे से ब्लिस्टर बॉक्स में 5 पीसी, एक आंतरिक बॉक्स में 10 ब्लिस्टर।

एक छोटा ब्लिस्टर बॉक्स शामिल करेंः

5pcs तेज कनेक्टर

1pc उपयोगकर्ता पुस्तिका

2. 1,000pcs एक बड़े कार्टन में
