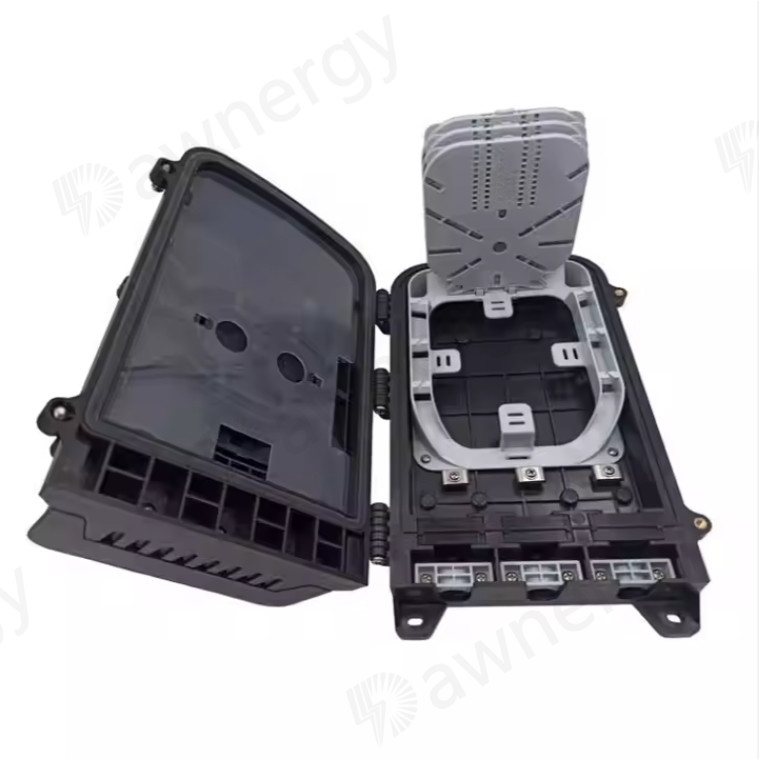

DA-FDB-16A2-PA-17 फाइबर ऑप्टिक वितरण बॉक्स

DA-FDB-16A2-PA-17 फाइबर ऑप्टिक वितरण बॉक्स

Dawnergy के फाइबर ऑप्टिक वितरण बॉक्स का उपयोग FTTx संचार नेटवर्क प्रणाली में ड्रॉप केबल के साथ कनेक्ट करने के लिए फीडर केबल के लिए एक समापन बिंदु के रूप में किया जाता है। फाइबर स्प्लिसिंग, स्प्लिटिंगवितरण इस बॉक्स में किया जा सकता है, और इस बीच यह एफटीटीएक्स नेटवर्क निर्माण के लिए ठोस सुरक्षा और प्रबंधन प्रदान करता है।

मिनी प्रकार पीएलसी स्प्लिटर के लिए उपयुक्त

विशेषताएं

• पूर्ण संलग्न संरचना।
• सामग्री: पीपी, गीला प्रतिरोधी, पानी प्रतिरोधी, धूल प्रतिरोधी, विरोधी उम्र बढ़ने, IP65 तक सुरक्षा स्तर।
• फीडर केबल और ड्रॉप केबल के लिए क्लैंपिंग, फाइबर स्प्लिसिंग, फिक्सिंग, स्टोरेज, वितरण... आदि सभी एक में।
• केबल, पिगटेल और पैच कॉर्ड एक दूसरे को परेशान किए बिना अपने-अपने रास्ते से चल रहे हैं, माइक्रो प्रकार पीएलसी स्प्लिटर स्थापना, आसान रखरखाव।
• वितरण पैनल को पलटा जा सकता है, फीडर केबल को एक्सप्रेस पोर्ट द्वारा रखा जा सकता है, रखरखाव और स्थापना के लिए आसान है।
• समर्थन पोल/दीवार माउंटिंग, हवाई केबल माउंटिंग इंस्टॉलेशन, इनडोर और आउटडोर दोनों के लिए उपयुक्त।

आवेदन

• एफटीटीएच एसेस नेटवर्क
• दूरसंचार नेटवर्क
• स्थानीय क्षेत्र के नेटवर्क

विनिर्देश

1. पर्यावरणीय विनिर्देश

कार्य तापमानः-40°C+85°C

सापेक्ष आर्द्रता: ≤85% ((+30°C)

वायुमंडलीय दबावः70KPa106Kpa

2. बिजली के प्रतिरोधी तकनीकी विनिर्देश

• ग्राउंडिंग डिवाइस कैबिनेट के साथ अलग है, अलगाव प्रतिरोध 2 MΩ/500V (DC) से कम है
• ग्राउंडिंग डिवाइस और कैबिनेट के बीच प्रतिरोध वोल्टेज 3000V ((DC) /min से कम नहीं है, कोई छिद्रण नहीं, कोई फ्लैशओवर नहीं

केबलवे

(चित्र 2)

स्थापना

1. दीवार पर लगाए जाने वाले उपकरण

तालिका 1 के आकार के आधार पर दीवार में 4 छेद करें, विस्तार बोल्ट Φ7.5*40 रखें, छेद को मेल खाने के लिए बॉक्स रखें और संलग्न करने के लिए बोल्ट का उपयोग करें। (चित्र 3)

2पोल-माउंटेड इंस्टॉलेशन

टेलीकॉम पोल पर पोल रिंग का 1 सेट लगाएं (चित्र 4)

3.ऊपरी संरचना

तार पर लटका हुआ ओवरहेड के चेसिस पर स्थापित दो बांधो, और फिर बोल्ट, मामले गिरने से रोकने के लिए। (चित्र 5)

पिक्चर 3 दीवार पर लगाए गए उपकरण पिक्चर 4 पोल पर लगाए गए उपकरण

चित्र 5 ओवरहेड संरचना
