उत्पाद

उपयोगकर्ता इंटरफ़ेस

अनलिंक इंटरफ़ेस

दोहरी शक्ति

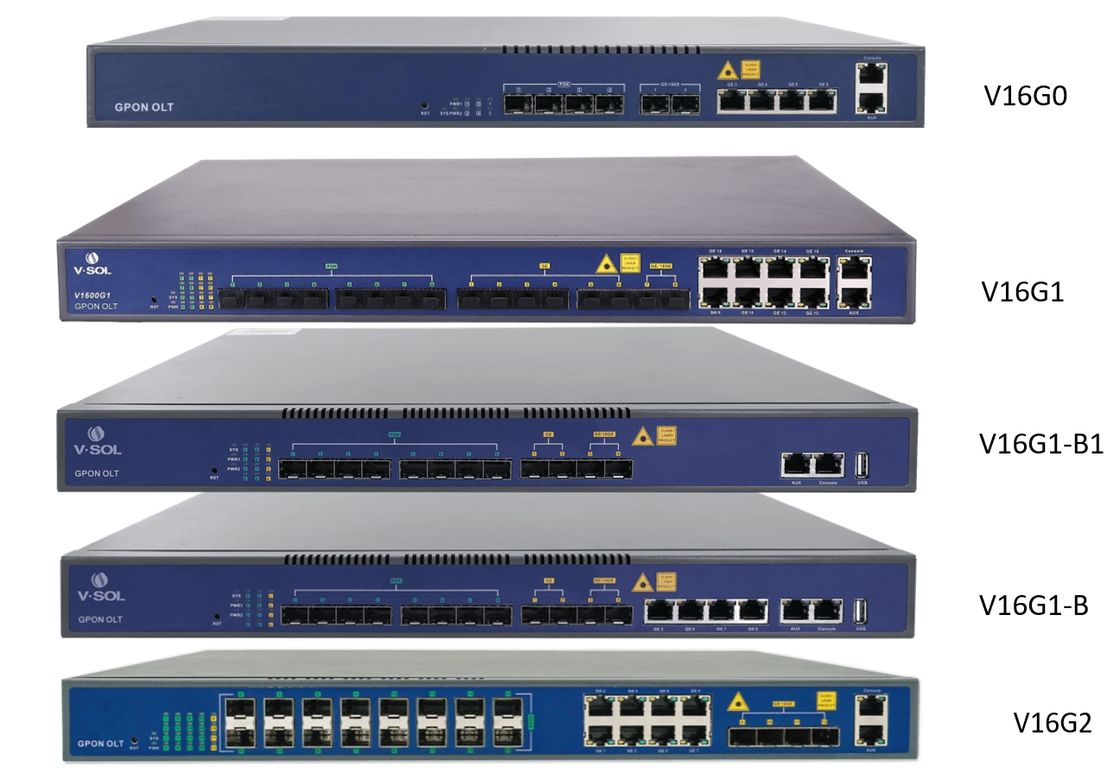

V16G0

4 PON पोर्ट

4*GE+2*GE(SFP)/10GE(SFP+)

√

V16G1

8 PON पोर्ट

8*GE+6*GE(SFP)+2*10GE(SFP+)

√

V16G1-B

8 PON पोर्ट

4*GE+2*GE(SFP)+2*GE(SFP)/10GE(SFP+)

√

V16G1-B1

8 PON पोर्ट

2*GE(SFP)+2*GE(SFP)/10GE(SFP+)

√

V16G2

16 PON पोर्ट

8*GE+4*GE(SFP)/10GE(SFP+)

√

आइटम

V1600G GPON OLT सीरीज़

संतोषजनक मानक

Ø  ITU-T G984/G.988 से मिलें मानक

Ø  चीन के प्रासंगिक GPON से मिलें मानक

प्रबंधित करना आसान

Ø  किसी भी ब्रांड के लिए खुला ONT

पूरी तरह से खुला प्लेटफ़ॉर्म

Ø  स्थिर का समर्थन करें मार्ग,

Ø  वैकल्पिक समर्थन डायनेमिक रूट RIP v1/v2, OSPF v2

उच्च प्रदर्शन लागत

Ø  1U ऊंचाई कॉम्पैक्ट डिज़ाइन

Ø  मुख्यधारा के चिप को अपनाएं योजना

आइटम

V16G0

V16G1

V16G1-B/

V16G1-B1

V16G2

चेसिस

रैक

1U 19 इंच स्टैंडर्ड बॉक्स

GE/10GE

अपलिंक पोर्ट

मात्रा

6

16

8/4

12

कॉपर GE

4

8

4/0

4

SFP(GE)

2

6

2

4

SFP+(10GE)

2

2

4

GPON पोर्ट

मात्रा

4

8

8

16

भौतिक इंटरफ़ेस

SFP स्लॉट

कनेक्टर प्रकार

क्लास C+

अधिकतम विभाजन अनुपात

1:128

प्रबंधन पोर्ट

1*10/100BASE-T आउट-बैंड पोर्ट, 1*CONSOLE पोर्ट

PON पोर्ट विशिष्टता (क्लास C+ मॉड्यूल)

संचरण दूरी

20KM

GPON पोर्ट गति

अपस्ट्रीम 1.244Gbps, डाउनस्ट्रीम 2.488Gbps

तरंग दैर्ध्य

TX 1490nm, RX 1310nm

कनेक्टर

SC/UPC

फाइबर प्रकार

9/125μm SMF

TX पावर

+3~+7dBm

Rx संवेदनशीलता

-30dBm

संतृप्ति ऑप्टिकल

पावर

-12dBm

आयाम(L*W*H)(मिमी*मिमी*मिमी)

442*220*43.6

442*220*43.6

442*220*43.6

442*320*43.6

वज़न(किलोग्राम)

2.8

3.1

3.0

4.5

बिजली की आपूर्ति

220VAC

AC:100～240V, 47/63Hz

DC बिजली की आपूर्ति(DC:-48V)

×

√

√

√

डबल पावर मॉड्यूल हॉट बैकअप

×

√

√

√

अधिकतम बिजली की खपत(W)

35

45

45

85

ऑपरेटिंगपर्यावरण

कार्य तापमान

-0~+55℃

भंडारण तापमान

-40~+85℃

सापेक्षिक आर्द्रता

5~90%(गैर-कंडीशनिंग)

एलईडी

चालू

झपकाएँ

बंद

PWR

डिवाइस चालू है

—

डिवाइस चालू है

बंद

SYS

डिवाइस शुरू हो रहा है

डिवाइस सामान्य रूप से चल रहा है

डिवाइस चल रहा है

असामान्य

PON1～ PON16

ONT PON सिस्टम में पंजीकृत है

ONT PON सिस्टम में पंजीकरण कर रहा है

ONT PON सिस्टम में पंजीकृत नहीं है या ONU

OLT से कनेक्ट न करें

SFP/SFP+

डिवाइस कनेक्टेड है

पोर्ट के लिए

डिवाइस चल रहा है

डेटा ट्रांसमिशन

डिवाइस नहीं है

पोर्ट से कनेक्टेड

ईथरनेट

(हरा-ACT)

—

पोर्ट भेज रहा है या/और

डेटा प्राप्त करना

—

ईथरनेट

(पीला-लिंक)

डिवाइस कनेक्टेड है

पोर्ट के लिए

—

डिवाइस नहीं है

पोर्ट से कनेक्टेड

PWR1/PWR2

(G0)

पावर मॉड्यूल ऑनलाइन और

सामान्य रूप से काम करें।

—

पावर मॉड्यूल ऑफ़लाइन या

काम नहीं करता

आइटम

V1600Gx GPON OLT सीरीज़

प्रबंधन

मोड

Ø  SNMP, Telnet, CLI, WEB, SSH v1/v2;

प्रबंधन

Ø  फैन ग्रुप कंट्रोल;

Ø  पोर्ट स्थिति निगरानी और कॉन्फ़िगरेशन प्रबंधन;

Ø  ऑनलाइन ONT कॉन्फ़िगरेशन और प्रबंधन;

Ø  उपयोगकर्ता प्रबंधन;

Ø  अलार्म प्रबंधन;

लेयर 2

Ø  16K मैक पता;

Ø  4096 VLAN का समर्थन करें;

Ø  पोर्ट VLAN और प्रोटोकॉल VLAN का समर्थन करें;

Ø  VLAN टैग/अन-टैग, VLAN पारदर्शी ट्रांसमिशन का समर्थन करें;

Ø  VLAN अनुवाद और QinQ का समर्थन करें;

Ø  पोर्ट के आधार पर तूफान नियंत्रण का समर्थन करें;

Ø  पोर्ट अलगाव का समर्थन करें;

Ø  पोर्ट दर सीमा का समर्थन करें;

Ø  802.1D और 802.1W का समर्थन करें;

Ø  स्थैतिक LACP, डायनेमिक LACP का समर्थन करें;

Ø  पोर्ट, VID, TOS और MAC पते के आधार पर QoS;

Ø  एक्सेस कंट्रोल लिस्ट;

Ø  IEEE802.x फ़्लो कंट्रोल;

Ø  पोर्ट स्थिरता आँकड़े और निगरानी;

मल्टीकास्ट

Ø  IGMP स्नूपिंग;

Ø  256 IP मल्टीकास्ट समूह

DHCP

Ø  DHCP सर्वर, DHCP रिले, DHCP स्नूपिंग;

Ø DHCP विकल्प82;

लेयर 3

Ø  ARP प्रॉक्सी, 1024 हार्डवेयर होस्ट रूट, 512 हार्डवेयर सबनेट रूट;

Ø  802.1X, रेडियस, टैकाक्स+ का समर्थन करें;

Ø  IP स्रोत गार्ड का समर्थन करें;

Ø  स्थिर मार्ग का समर्थन करें;

Ø  वैकल्पिक समर्थन डायनेमिक रूट RIP v1/v2, RIPng;

Ø  वैकल्पिक समर्थन OSPF v2/v3;

IPv6

Ø  NDP का समर्थन करें;

Ø  IPv6 पिंग, IPv6 Telnet, IPv6 रूटिंग का समर्थन करें;

Ø  स्रोत IPv6 पते, गंतव्य IPv6 पते, L4 पोर्ट, प्रोटोकॉल प्रकार, आदि के आधार पर ACL का समर्थन करें;

Ø  MLD v1/v2 स्नूपिंग (मल्टीकास्ट लिसनर डिस्कवरी स्नूपिंग) का समर्थन करें;

GPON फ़ंक्शन

Ø  Tcont DBA;

Ø  Gemport ट्रैफ़िक;

Ø  ITUT984.x मानक के अनुरूप;

Ø  20KM तक ट्रांसमिशन दूरी;

Ø  डेटा एन्क्रिप्शन, मल्टी-कास्ट, पोर्ट VLAN, अलगाव, RSTP, आदि का समर्थन करें;

Ø  सॉफ्टवेयर के ONT ऑटो-डिस्कवरी/लिंक डिटेक्शन/रिमोट अपग्रेड का समर्थन करें;

Ø  ब्रॉडकास्ट तूफान से बचने के लिए VLAN विभाजन और उपयोगकर्ता अलगाव का समर्थन करें;

Ø  लिंक समस्या का पता लगाने में आसान, पावर-ऑफ अलार्म फ़ंक्शन का समर्थन करें;

Ø  ब्रॉडकास्टिंग तूफान प्रतिरोधक फ़ंक्शन का समर्थन करें;

Ø  विभिन्न पोर्टों के बीच पोर्ट अलगाव का समर्थन करें;

Ø  लचीले ढंग से डेटा पैकेट फ़िल्टर करने के लिए ACL और SNMP का समर्थन करें;

Ø  स्थिर सिस्टम बनाए रखने के लिए सिस्टम ब्रेकडाउन रोकथाम के लिए विशेष डिज़ाइन;

Ø  RSTP, IGMP प्रॉक्सी का समर्थन करें;

लाइसेंसप्रबंधन

ONT सीमा

ONT पंजीकरण की संख्या को सीमित करें, 64-1024, चरण 64. जब ONT की संख्या अधिकतम संख्या अनुमति तक पहुँच जाती है, तो नया जोड़ें

सिस्टम में ONT को अस्वीकार कर दिया जाएगा।

समय सीमा

सिस्टम उपयोग समय को सीमित करें, 31 दिन। उपकरण परीक्षण लाइसेंस, बाद में

31 दिनों के चलने के समय, सभी ONTs को ऑफ़लाइन सेट किया जाएगा।

PON मैक टेबल

PON की एक MAC तालिका, जिसमें MAC पता, VLAN id, PON id, ONT id, gemport id शामिल है, ताकि सेवाओं को आसान बनाया जा सके जाँच,

समस्या निवारण।

ONT

प्रबंधन

प्रोफ़ाइल

ONT, DBA, ट्रैफ़िक, लाइन, सेवा, अलार्म सहित,

निजी प्रोफाइल। सभी ONT सुविधाओं को प्रोफाइल द्वारा कॉन्फ़िगर किया जा सकता है।

ऑटो सीखें

ONT स्वचालित रूप से खोज, रजिस्टर, ऑनलाइन।

ऑटो कॉन्फ़िगर

जब सभी सुविधाओं को प्रोफाइल द्वारा स्वचालित रूप से कॉन्फ़िगर किया जा सकता है

ONT ऑटो ऑनलाइन—प्लग एंड प्ले।

ऑटो अपग्रेड

ONT फ़र्मवेयर को ऑटो अपग्रेड किया जा सकता है। ONT डाउनलोड करें

वेब/टीएफटीपी/एफ़टीपी से ओएलटी के लिए फ़र्मवेयर।

रिमोट कॉन्फ़िगर

शक्तिशाली निजी OMCI प्रोटोकॉल WAN, WiFi, POTS, आदि सहित रिमोट HGU प्रदान करता है।
