| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Dawnergy |
डीए-पीएलसी प्लैनर लाइट वेव सर्किट (पीएलसी) स्प्लिटर
विवरण
Dawnergysप्लैनर लाइटवेव सर्किट (पीएलसी) स्प्लिटर अद्वितीय सिलिका ग्लास वेवगाइड प्रक्रिया का उपयोग करके निर्मित होते हैं। इन उपकरणों में व्यापक तरंग दैर्ध्य सीमा पर उच्च रिटर्न हानि के साथ कम सम्मिलन हानि होती है।पीएलसी स्पिटर्स के इनपुट आउटपुट बंदरगाहों के लिए ऑप्टिकल शक्ति वितरित करते हैं और आम तौर पर एफटीटीएक्स प्रणालियों में उपयोग किए जाते हैं, संचार नेटवर्क, एनालॉग निष्क्रिय ऑप्टिकल नेटवर्क, सीएटीवी नेटवर्क और अन्य फाइबर ऑप्टिक सिस्टम। मिनी प्रकार पीएलसी स्प्लिटर फाइबर टर्मिनेशन बॉक्स, फाइबर वितरण बॉक्स,स्प्लिट क्लोजर और रैक पर लगे स्प्लिटर बॉक्सकॉम्पैक्ट डिजाइन से स्थापना स्थान और समय की बचत हो सकती है।
विशेषताएं
मैं कम सम्मिलन हानि और उच्च प्रतिफल हानि
मैं विनिर्माण और परीक्षण मानक: टेलकोर्डिया GR-1209 और GR-1221
मैं कम पीडीएल
मैं कॉम्पैक्ट डिजाइन
मैं अच्छी चैनल-से-चैनल एकरूपता
मैं व्यापक परिचालन तरंग दैर्ध्य रेंज और परिचालन तापमान
मैं इनडोर और आउटडोर अनुप्रयोगों के लिए उच्च विश्वसनीयता और स्थिरता
पीएलसी स्प्लिटर मॉड्यूल विनिर्देश
|
पैरामीटर |
1x16 |
|
|
कनेक्टर का प्रकार |
एससी/एपीसी |
|
|
आकार ((मिमी) |
60x12x4 |
|
|
ऑपरेटिंग तरंग दैर्ध्य (एनएम) |
1260 से 1625 |
|
|
सम्मिलन हानि (dB) |
अधिकतम |
14.3 |
|
एकरूपता (dB) |
अधिकतम |
1.8 |
|
पीडीएल (डीबी) |
अधिकतम |
0.3 |
|
रिटर्न हानि (dB) |
मिन |
55 |
|
निर्देशात्मकता (dB) |
मिन |
55 |
|
फाइबर का प्रकार |
आईटीयू-टी G652D (मोड फ़ील्ड व्यास 1310 एनएम परः 9,2 μm ± 0,4 μm 1550 एनएम परः 10,4 μm ± 0,8 μm) |
|
|
आवास सामग्री |
स्टेनलेस स्टील |
|
|
सूअर की पूंछ लंबाई |
मैं ऑप्टिकल स्प्लिटर का इनपुट साइड बिना कनेक्टर के होना चाहिए और आउटपुट साइड कनेक्टर से समाप्त होना चाहिए। मैं इनपुट पिगटेल की लंबाई 150 सेमी ± 3 सेमी होनी चाहिए। मैं आउटपुट पिगटेल की लंबाई 60 सेमी ± 3 सेमी होनी चाहिए। |
|
|
पिगटेल ओडी |
900um±5%, एकरूपता < 20um |
|
|
पिगटेल रंग |
इनपुटः सफेद आउटपुटः TIA/EIA 598-A 1 से अंत तक संख्या निर्माता के साथ |
|
|
ऑपरेटिंग तापमान (°C) |
-10~70 |
|

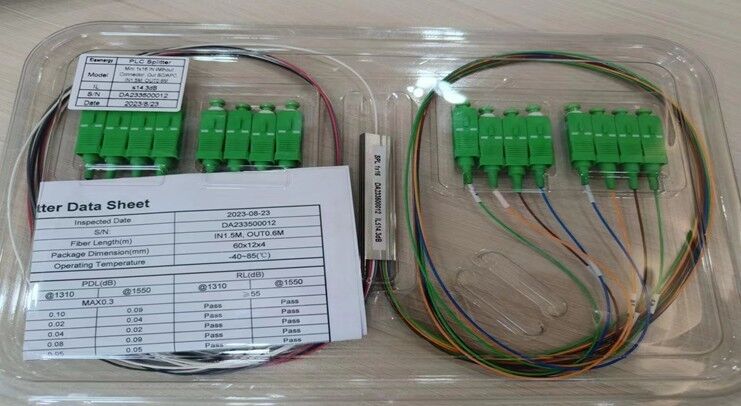

पैकेज
ब्लिस्टर प्लास्टिक बॉक्स में पैक स्प्लिटर, प्रत्येक बॉक्स के लिए एक स्प्लिटर, बॉक्स में शामिल प्रत्येक स्प्लिटर की परीक्षण रिपोर्ट।स्प्लिटर का प्रकार, सीरियल नंबर
स्प्लिटर पर लेबल
मुद्रण जानकारी: नाममात्र सम्मिलन हानि, स्प्लिटर का प्रकार, सीरियल नंबर
