एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल
  • एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल

एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल

उत्पत्ति के प्लेस चीन
ब्रांड नाम DAWNERGY
प्रमाणन CE/TELCORDIA
मॉडल संख्या GYTA
उत्पाद का विवरण
उत्पाद:
एसएम 24 एरियल या डक्ट एप्लीकेशन ऑप्टिकल फाइबर केबल
फाइबर:
एसएम 24
कुल इकाई गिनती:
4LT+1FR
आवेदन:
डक्ट और एरियल
म्यान की मोटाई:
1.7 एमएम
ढीला ट्यूब व्यास:
1.8 मिमी
स्टील के तार का व्यास:
1.4 मिमी
प्रमुखता देना:

SM 24 हवाई ऑप्टिकल फाइबर केबल

,

SM 24 डक्ट ऑप्टिकल फाइबर केबल

,

डोप्ड सिलिका केबल ऑप्टिकल फाइबर

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
100 किमी
पैकेजिंग विवरण
लकड़ी का ढोल
प्रसव के समय
10-20 कार्य दिवस
भुगतान शर्तें
टी/टी, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता
प्रति दिन 10,000 किमी
उत्पाद का वर्णन

  SM 24 एरियल या नलिका अनुप्रयोग ऑप्टिकल फाइबर केबल

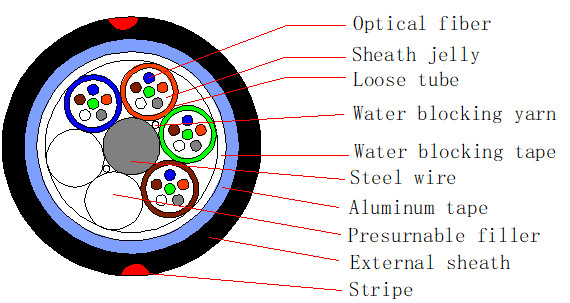

केबलक्रॉस सेक्शन



एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल 0



केबलपहचान



फाइबर रंग कोड





    एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल 1















ढीली ट्यूब (LT) और भरने की छड़ी (FR) रंग कोड

एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल 2

* "LT" का अर्थ है "Loose Tube";

** ¥FR ¥ का अर्थ है ¥ भरने की छड़ी ¥।





केबल असेंबली और आयाम



फाइबर

गिनती

फाइबर की अधिकतम संख्या

प्रति ट्यूब

ढीली ट्यूब का व्यास इस्पात तार का व्यास

कुल इकाई

गिनती

(LT + FR)

शीट की मोटाई

(नाम)

कुल व्यास

(नामिक**)

वजन

(लगभग)

मिमी मिमी मिमी मिमी किलोग्राम/किमी
24 6 1.8 1.4 4LT+1FR 1.7 9.7 80

* नाममात्रशीट की मोटाई के साथ एक सहिष्णुता हो सकती है ±0.1 मिमी.

* * नाममात्रकुल व्यास के साथ एक सहिष्णुता हो सकती है ±0.2 मिमी.



केबल ऑप्टिकल का प्रदर्शनफाइबर



केबल वाले ऑप्टिकल फाइबर का प्रदर्शन (ITU-T Rec. G.652D)

पद विनिर्देश
फाइबर का प्रकार एकल मोड
फाइबर सामग्री डोपेड सिलिका

क्षीणन गुणांक

@ 1310 एनएम

@ 1550 एनएम



£ 0.36 डीबी/किमी

£ 0.22 डीबी/किमी

केबल कट-ऑफ तरंग दैर्ध्य £ 1260 एनएम
शून्य-विसारण तरंग दैर्ध्य 1300 ~ 1324 एनएम
शून्य-विसारक ढलान £ 0.092 पीएस/एनएम2.km)

रंग विसारण

@ 1288 ~ 1339 nm

@ 1271 ~ 1360 एनएम

@ 1550 एनएम

@ 1625 एनएम



£3.5 PS/ ((nm. km)

£5.3 PS/n.km)

£18 PS/n.km)

22 पाउंड प्रति किमी

पीएमडी £0.2 PS/kmआधा
मोड क्षेत्र का व्यास @ 1310 एनएम 9.2±0.4 उम्म
कोर/क्लेड समकक्षता त्रुटि 0.6 पाउंड
आवरण का व्यास 125.0 ± 0.7 um
आवरण की गैर-सर्कुलरता £0.6%
प्राथमिक कोटिंग व्यास 245 ± 5 um



प्रदर्शन ऑप्टिकल फाइबर काकेबल

केबल झुकने का त्रिज्याः 10 x केबल व्यास (स्थिर)

20 x केबल व्यास (गतिशील)

अनुप्रयोग तापमान सीमा

परिचालन तापमान सीमा : -40oC से +70oसी
भंडारण/परिवहन तापमान सीमा : -40oC से +70oसी
स्थापना तापमान सीमा : -10oC से +60oसी











मैकेनिकल और पर्यावरण प्रदर्शन परीक्षण

S/N मैंटिम टीइस्टएमइथोड स्वीकृति की शर्त
1

तन्य शक्ति

आईईसी 60794-1-ई1

- भारः 1.5KN

- लोड के तहत केबल की लंबाई: 50 मीटर

- लोड समयः ≥1 मिनट।

- हानि परिवर्तन £ 0.1 dB @1550 nm

- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।

2

क्रश टेस्ट

आईईसी 60794-1-ई3

- भारः 1.0KN/100mm

- लोड समयः ≥1 मिनट।

- हानि परिवर्तन £ 0.1 dB @1550 nm

- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।

3

प्रभाव प्रतिरोध

आईईसी 60794-1-ई4

- प्रभाव के बिंदुः 3

-प्रति बिंदु का समयः 1

- प्रभाव ऊर्जा:4.5 एनएम

- हथौड़ा सिर का त्रिज्या: 12.5 मिमी

- हानि परिवर्तन £ 0.1 dB @1550 nm

- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।

4

बार-बार झुकना

आईईसी 60794-1-ई6

- झुकने का त्रिज्या: 20 x केबल व्यास

- भारः 150 एन

- झुकने की दरः 3 सेकंड/चक्र

- चक्र संख्या: 30

- हानि परिवर्तन £ 0.1 dB @1550 nm

- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।

5

घुमाव

आईईसी 60794-1-ई7

- लंबाई: 1 मीटर

- भारः 150 एन

- घुमाव दरः 1 मिनट/चक्र

- घुमाव कोणः ± 90°

- चक्र संख्या: 10

- हानि परिवर्तन £ 0.1 dB @1550 nm

- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।

6

जल प्रवेश परीक्षण

आईईसी 60794-1-एफ5बी

- पानी की ऊँचाई: 1 मीटर

- नमूना लंबाईः 3 मीटर

- परीक्षण का समय: 24 घंटे

- केबल के विपरीत छोर से कोई भी पानी लीक नहीं होना चाहिए।
7

तापमान चक्र परीक्षण

आईईसी 60794-1-एफ1

- तापमान चरणः

+20oC→-40oC→+70C →+20oसी

- प्रत्येक चरण का समय: 12 घंटे

- चक्रों की संख्या: 2

- हानि परिवर्तन £ 0.05 dB/km@1550 nm

- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।

8

मिश्रित प्रवाह

आईईसी 60794-1-ई14

- नमूना लंबाईः 30 सेमी

- तापमानः 70°C ± 2°C

- समयः 24 घंटे

- कोई मिश्रित प्रवाह नहीं



पैकिंग



6.1 प्रत्येक एकल केबल की लंबाई को लोहे के स्टैंड-वुड कम्पोजिट या शुद्ध लकड़ी के ड्रम पर घुमाया गया हो।

6.2 प्लास्टिक बफर शीट से ढका हुआ।

6.3 मजबूत लकड़ी के बैटनों से सील।

6.4 परीक्षण के लिए कम से कम 1 मीटर केबल के आंतरिक छोर को आरक्षित किया जाना चाहिए।

एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल 3



नोटः मान ¥D ¥ में सील का आयाम होता है

केबल का प्रकार ड्रम की लंबाई D d बी b
GYTA m मिमी मिमी मिमी मिमी
24F 4000 1180 450 680 630





एसएम 24 एरियल डक्ट एप्लिकेशन ऑप्टिकल फाइबर केबल 4
