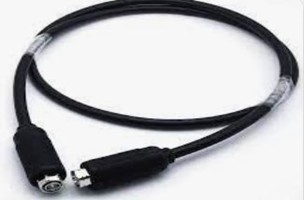

DAWNERGY JUMPER केबल

पैरामीटर

विनिर्देश

केबल प्रकार

HCAHY(Z)-50-9(1/2"सुपर लचीला)

केबल

आंतरिक कंडक्टर सामग्री

कॉपर-क्लैड एल्यूमीनियम वायर

डाईइलेक्ट्रिक

फिजिकल फोम PE

बाहरी कंडक्टर सामग्री

नालीदार कॉपर ट्यूब

जैकेट

काला PE / कम धुआं हैलोजन-मुक्त अग्निरोधी IEC 60754-1:2011

जैकेट व्यास ≥13.1mm

वज़न

जम्पर केबल, 7/16 पुरुष-7/16 पुरुष

सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों

166 ग्राम/मीटर

जम्पर केबल, 4.3-10 पुरुष सीधा, 7-16 पुरुष कोण (L-प्रकार) कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों

166 ग्राम/मीटर

जम्पर केबल, 4.3/10 पुरुष -7/16 पुरुष सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों

166 ग्राम/मीटर

जम्पर केबल, 4.3/10 पुरुष-4.3/10 पुरुषसीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों

166 ग्राम/मीटर

IP सुरक्षा वर्ग

(फैक्टरी-टर्मिनेटेड जम्पर केबल)

IP68

IEC 60529:2001

न्यूनतम झुकना त्रिज्या

1 गोल ≤ 25

कई गोल ≤ 35

कनेक्टर

कनेक्टर प्रकार

7/16 प्रकार सीधा पुरुष

7/16 प्रकार कोण पुरुष

4.3/10 प्रकार सीधा पुरुष

आंतरिक कंडक्टर पिन

(केंद्र संपर्क)

पीतल/ कांस्य सिल्वर प्लेटेड

बॉडी और बाहरी कंडक्टर

पीतल/ ट्रिमेटल प्लेटिंग

इंसुलेटर

PTFE

सम्मिलन हानि

≤ 0.05* √f f के साथ: आवृत्ति (GHz में)

वज़न

7/16 प्रकार सीधा पुरुष

41g

7/16 प्रकार कोण पुरुष

63g

4.3/10 प्रकार सीधा पुरुष

31g

वाटरप्रूफ केबल बूट

सामग्री

सिलिकॉन

UV प्रतिरोध मानक

IEC-60068-2-5

ऑपरेटिंग तापमान रेंज (^oC)

-40℃ +85℃

IP सुरक्षा वर्ग

IP68

जम्पर लंबाई

6m ±1% या 10m±1%

पैरामीटर

विनिर्देश

विशेषता प्रतिबाधा

50±2 ओम

ऑपरेटिंग आवृत्ति

≥ 8.8 (GHz)

अधिकतम वोल्टेज

≥ 16 (kW)

आंतरिक और बाहरी कंडक्टर (V) के बीच वोल्टेज

≥ 2500

6M जम्पर @900/1800/2600MHz का सम्मिलन हानि

≤0.75/1.05/1.40

10M जम्पर @900/1800/2600MHz का सम्मिलन हानि

≤1.18/1.67/2.27

VSWR

@DC-2200 MHz ≤1.10

@2200-2700 MHz ≤1.15

@2700-3800 MHz ≤1.18

डायनेमिक PIM (IM3)

IEC 62037 (dBc)

@700/900/1800/2600MHz

जम्पर कनेक्टर मानक 7/16 DIN के साथ

≤-159dBc

जम्पर कनेक्टर मानक 4.3-10 के साथ

≤-162dBc

इंसुलेटर प्रतिरोध

≥5000MΩ

पैरामीटर

विनिर्देश

न्यूनतम झुकना त्रिज्या

1 गोल ≤ 25

कई गोल ≤ 35

IP सुरक्षा वर्ग

(फैक्टरी-टर्मिनेटेड जम्पर केबल)

IP68

IEC 60529:2001

पैरामीटर

विनिर्देश

तापमान रेंज

-40℃ +85℃

तटस्थ नमक धुंध

IEC 60068-2-11(48H)

कंपन

IEC 60068-2-6

नम गर्मी,स्थिर अवस्था

IEC 60068-2-3

RoHS

RoHS 2011/65/EU

UV प्रतिरोध

IEC-60068-2-5

विवरण

उत्पाद कोड

वज़न (g)

जम्पर केबल, 7/16 पुरुष-7/16 पुरुष सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 6M

DA-JPC-7.16M STC -7/16M STC-6M

1080 ±20

जम्पर केबल, 7/16 पुरुष-7/16 पुरुष सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 10M

DA-JPC-7.16M STC -7/16M STC-10M

1750±20

जम्पर केबल, 4.3-10 पुरुष सीधा, 7-16 पुरुष कोण (L-प्रकार) कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 6M

DA-JPC-4.3-10M STC-7/16M AGC-6M

1095±20

जम्पर केबल, 4.3-10 पुरुष सीधा, 7-16 पुरुष कोण (L-प्रकार) कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 10M

DA-JPC-4.3-10M STC-7/16M AGC-10M

1760±20

जम्पर केबल, 4.3/10 पुरुष -7/16 पुरुष सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 6M

DA-JPC-4.3-10M STC-7/16M STC-6M

1070±20

जम्पर केबल, 4.3/10 पुरुष -7/16 पुरुष सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 10M

DA-JPC-4.3-10M STC-7/16M STC-10M

1740±20

जम्पर केबल, 4.3/10 पुरुष-4.3/10 पुरुष सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 6M

DA-JPC-4.3-10M STC-4.3-10M STC -6M

1060±20

जम्पर केबल, 4.3/10 पुरुष-4.3/10 पुरुष सीधा कनेक्टर जिसमें वाटरप्रूफ रबर बूट्स लगे हों लंबाई 10M

DA-JPC-4.3-10M STC-4.3-10M STC -10M

1730±20
