| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Dawnergy |

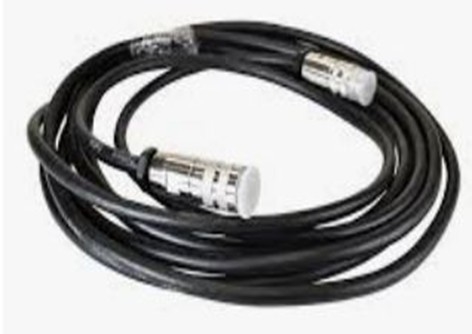

केबल AISG2.0 RET कंट्रोल
1. केबल संरचना
|
ए. RET नियंत्रण प्रकार1-AISGF-DB9 कनेक्टर के लिए केबल AlSG2.0
बी. RET नियंत्रण प्रकार2-AISGF-DB15 कनेक्टर के लिए केबल AlSG2.0
|
|
सी. RET नियंत्रण प्रकार3-AISGF-AISGM कनेक्टर के लिए केबल AlSG2.0 |
2. अनुबंध का विवरण
ए. RET नियंत्रण प्रकार1-AISGF-DB9 कनेक्टर के लिए केबल AlSG2.0
|
पिन |
9PINDB9 पुरुष |
8PINएआईएसजी महिलासीधा आईईसी601309 |
|
1 |
लाल |
लाल |
|
2 |
/ |
/ |
|
3 |
नीला |
नीला |
|
4 |
काली |
/ |
|
5 |
हरी |
हरी |
|
6 |
/ |
लाल |
|
7 |
/ |
काली |
|
8 |
/ |
/ |
|
9 |
काली |
/ |
बी. RET नियंत्रण प्रकार3-AISGF-AISGM कनेक्टर के लिए केबल AlSG2.0
|
पिन |
8PINएआईएसजीएमआलूसीधा आईईसी601309 |
8PINएआईएसजी महिलासीधा आईईसी601309 |
|
1 |
भूरा |
भूरा |
|
2 |
/ |
/ |
|
3 |
नीला |
नीला |
|
4 |
/ |
/ |
|
5 |
हरी |
हरी |
|
6 |
लाल |
लाल |
|
7 |
काली |
काली |
|
8 |
/ |
/ |
सी. RET नियंत्रण प्रकार2-AISGF-DB15 कनेक्टर के लिए केबल AlSG2.0
|
पीमें |
15पिन डीबी15पुरुष |
पिन |
8PIN AISG स्त्री समलैंगिक आईईसी 601309 |
|
13 |
नीला |
3 |
नीला |
|
9 |
हरी |
5 |
हरी |
|
15 |
लाल |
6 |
लाल |
|
14 |
काली |
7 |
काली |
3. विनिर्देश
|
पैरामीटर |
विनिर्देश |
|
|
उपयोग के लिए |
आरईटी सक्षम एंटेना का विद्युत झुकाव समायोजन |
|
|
प्रोटोकॉल |
AISG 2.0/AISG1.1 |
|
|
कनेक्टर ए- आरसीयू से कनेक्ट करें |
8पिन महिला |
|
|
एआईएसजी कनेक्टर एक शरीर शैली |
सीधा |
|
|
एआईएसजी कनेक्टर ए मानक |
आईईसी 601309 |
|
|
एआईएसजी कनेक्टर बी- आरआरयू से कनेक्ट करें |
8 पिन पुरुष/9 पिन पुरुष/ 15 पिन पुरुष |
|
|
तार |
निर्माण |
घुमावदार जोड़ी |
|
कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल (मिमी2) |
≥0.185 |
|
|
तार इन्सुलेशन व्यास (मिमी) |
≥0.93 |
|
|
जैकेट का व्यास (मिमी) |
≥ 67 |
|
|
लम्बाई |
10m±1% |
|
4. विद्युत विशेषताएं
|
पैरामीटर |
विनिर्देश |
|
अधिकतम वोल्टेज |
≥ 58V |
|
वोल्टेज का सामना करना |
≥500V
|
|
विशेषता प्रतिबाधा |
(100±20)ओ
|
|
संपर्क प्रतिरोध |
<5mΩ |
|
इन्सुलेटर प्रतिरोध |
≥5MΩ |
|
नामित धारा |
≥4A |
5. पर्यावरणीय विशेषता
|
पैरामीटर |
विनिर्देश |
|
तापमान सीमा |
-40°C +85°C |
|
तटस्थ नमक धुंध |
> 48 घंटे |
|
पर्यावरण मानक |
RoHS |
|
आईपी-सुरक्षा वर्ग |
IP67 IEC60529 |
6. ऑर्डर करने की जानकारी
|
विवरण |
मॉडल |
|
आरईटी नियंत्रण प्रकार1----एआईएसजीएफ-एक्स के लिए केबल AlSG20 X=DB9 कनेक्टर/DB15 कनेक्टर/AISGM कनेक्टर (केबल AISG2.0 लंबाई 10M RET-सक्षम एंटेना के इलेक्ट्रिक झुकाव समायोजन) |
DA-AISG20-10-AISG-DB-X (X=DB9/DB15/ AISGM)
|
- प्रत्येक एआईएसजी पर निर्माता के चिह्न के साथ लेबल लगाया जाता है और इसमें उत्पाद के प्रमुख विवरण शामिल होते हैं जैसेः निर्माता का नाम, मॉडल, भाग संख्या, निर्माण की तारीख, और कुल लंबाई अंकन.
