| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Dawnergy |
| प्रमाणन | CE/TELCORDIA |
| मॉडल संख्या | जीवाईटीएस-12/24/48/96/144 जी652डी |
प्रस्तावित केबलों को निम्नलिखित मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया गया है:
| आईईसी 60794-1-1 | ऑप्टिकल फाइबर केबल-भाग 1-1: सामान्य विनिर्देश-सामान्य |
| आईईसी 60794-1-2 | ऑप्टिकल फाइबर केबल-भाग 1-2: सामान्य विनिर्देश-आधारभूत ऑप्टिकल केबल परीक्षण प्रक्रिया |
| आईईसी 60794-3 | ऑप्टिकल फाइबर केबल-भाग 3: अनुभागीय विनिर्देश-बाहरी केबल |

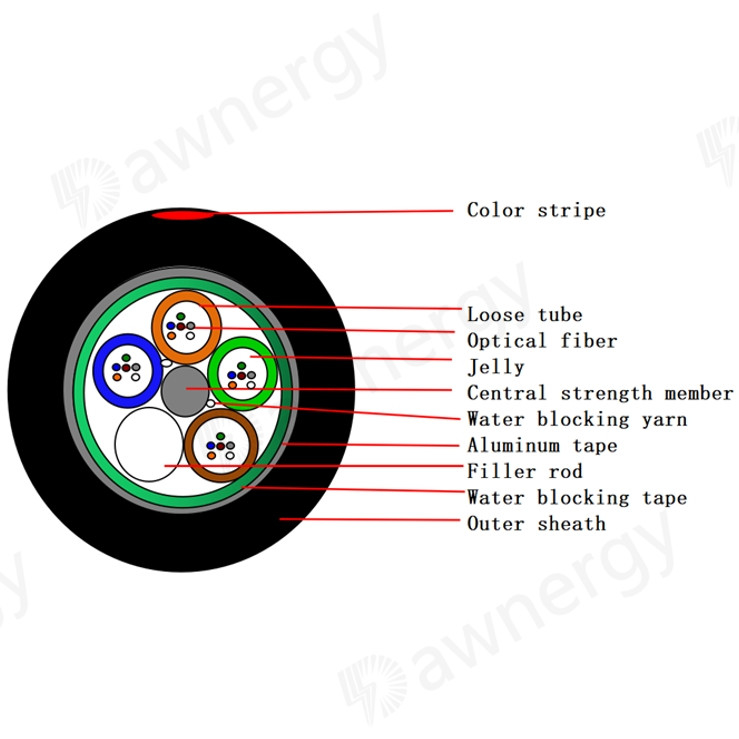

3केबल की पहचान
2.1 फाइबर रंग कोड
| नहीं. | 1 | 2 | 3 | 4 | 5 | 6 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद |
| नहीं. | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | लाल | काला | पीला | बैंगनी | गुलाबी | जल |
2.2 ढीली ट्यूब (LT) और भरने की छड़ी (FR) रंग कोड
| फाइबर की संख्या | तत्व नं. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | FR | FR | FR | |||||||
| 24 | LT | LT | LT | LT | FR | |||||||
| 48 | LT | LT | LT | LT | FR | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
एलटी का अर्थ है ढीली नली; एफआर का अर्थ है भरने की छड़ी।
| पद | सामग्री | मूल्य | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| ढीली नली | संख्या | 2 | 4 | 4 | 8 | 12 |
| बाहरी व्यास (मिमी) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| मोटाई ((मिमी) | 0.3 | |||||
| सामग्री | पीबीटी | |||||
| जल अवरुद्ध करना | ट्यूब भरने का यौगिक | |||||
| भरनेवाला | सामग्री | पीपी | ||||
| संख्या | 3 | 1 | 1 | 0 | 0 | |
|
अधिकतम फाइबर गिनती प्रति ट्यूब |
G.652D | 6 | 6 | 12 | 12 | 12 |
| केंद्रीय शक्ति सदस्य | सामग्री | स्टील के तार | ||||
| व्यास (मिमी) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| पीई परत व्यास (मिमी) | - | - | - | 3.6 | 6.2 | |
| जल अवरुद्ध करना | सामग्री | जल अवरुद्ध यार्न & जल अवरुद्ध टेप | ||||
| बाहरी आवरण | सामग्री | एचडीपीई | ||||
| रंग | काला | |||||
| मोटाई (मिमी) | 1.7±0.2 | |||||
| केबल व्यास ((मिमी) लगभग | 9.8±0.3 | 9.8±0.3 | 10.4±0.3 | 12.4±0.3 | 15.0±0.3 | |
| केबल का वजन ((kg/km) लगभग। | 80±5% | 84±5% | 96±5% | 143±5% | 199±5% | |
5केबल ऑप्टिकल फाइबर का प्रदर्शन
केबल वाले ऑप्टिकल फाइबर का प्रदर्शन (ITU-T Rec. G.652D)
| पद | विनिर्देश |
| फाइबर का प्रकार | एकल मोड |
| फाइबर सामग्री | डोपेड सिलिका |
|
क्षीणन गुणांक @ 1310 एनएम @ 1550 एनएम |
¥≤ 0.35 डीबी/किमी ¥≤ 0.21 डीबी/किमी |
| केबल कट-ऑफ तरंग दैर्ध्य | 1260 एनएम तक |
| शून्य-विसारण तरंग दैर्ध्य | 1300 ~ 1324 एनएम |
| शून्य-विसारक ढलान | 0.092 पीएस/एनएम2.km) |
| पीएमडी | ¥≤0.2 पीएस/किमीआधा |
| मोड क्षेत्र का व्यास @ 1310 एनएम | 8.7~9.5 उम्म |
| कोर/क्लेड समकक्षता त्रुटि | ¥≤ 0.6 um |
| आवरण का व्यास | 125±1 उम्म |
| आवरण की गैर-सर्कुलरता | ¥≤1.0% |
| प्राथमिक कोटिंग व्यास | 250±15 एमएम |
6ऑप्टिकल फाइबर केबल का प्रदर्शन
6.1 केबल झुकने का त्रिज्या: 10 x केबल व्यास (स्थिर)
20 x केबल व्यास (गतिशील)
6.2 अनुप्रयोग तापमान सीमा
| परिचालन तापमान सीमा | : -40oC से +70oसी |
| भंडारण/परिवहन तापमान सीमा | : -40oC से +70oसी |
| स्थापना तापमान सीमा | : -40oC से +70oसी |
6.3 मैकेनिकल और पर्यावरणीय प्रदर्शन परीक्षण
| S/N | पद | परीक्षण विधि | स्वीकृति की शर्त |
| 1 | तन्य शक्ति IEC 794-1-E1 |
भारः 1500 एन लोड के तहत केबल की लंबाईः 50 मीटर लोड समयः ≥1 मिनट. |
-परीक्षण के बाद हानि परिवर्तन≤0.1 dB@1550 एनएम -फाइबर तनाव≤0.6% - कोई फाइबर ब्रेक और कोई शीट क्षति नहीं |
|
2 |
क्रश टेस्ट IEC 794-1-E3 |
- भार:1000 एन/100 मिमी - लोड समयः ≥1 मिनट। |
-परीक्षण के बाद हानि परिवर्तन≤0.1 dB@1550 एनएम - कोई फाइबर ब्रेक और कोई शीट क्षति नहीं |
|
3 |
प्रभाव परीक्षण IEC60794-1-21-E4 |
-प्रभाव ऊंचाईः 1 मीटर -प्रभाव भारः 20J -प्रभाव के बिंदुः 3 -प्रति बिंदु का समयः 1 - त्रिज्याः 300 मिमी |
- हानि में परिवर्तन ≤ 0.1 dB@1550 nm - कोई फाइबर ब्रेक और कोई शीट क्षति नहीं |
|
4 |
IEC 794-1-E6 दोहराया झुकने |
- भार:150 एन झुकने की दरः 2 सेकंड/चक्र चक्र संख्याः 25 |
- हानि परिवर्तन ≤ 0.1 डीबी @1550 एनएम - कोई फाइबर ब्रेक और कोई शीट क्षति नहीं |
|
5 |
घुमाव आईईसी 794-1-ई7 |
-लंबाई: 1 मीटर - भार:150 एन मोड़ कोणः ± 90° चक्र संख्या: 10 |
- हानि परिवर्तन≤0.1 dB @1550 nm - कोई फाइबर ब्रेक और कोई शीट क्षति नहीं |
|
6 |
जल प्रवेश परीक्षण IEC 794-1-F5B |
- पानी की ऊंचाईः 1 मीटर - नमूना लंबाईः 3 मीटर -परीक्षण का समय: 24 घंटे |
-केबल के विपरीत छोर से कोई भी पानी लीक नहीं होना चाहिए। |
|
7 |
तापमान चक्र परीक्षण IEC 794-1-F1 |
- तापमान चरणः +20°C→-40°C→+70°C→+20 °C - प्रत्येक चरण का समयः 12 घंटे -चक्रों की संख्याः 2 |
- हानि परिवर्तन ≤ 0.05dB @1550 एनएम - कोई फाइबर ब्रेक और कोई शीट क्षति नहीं - कोई शीट क्षति नहीं |
|
8 |
मिश्रित प्रवाह IEC 794-1-E14 |
- नमूना लंबाईः 30 सेमी -मौसमः 70°C±2°C - समयः 24 घंटे |
- कोई मिश्रित प्रवाह नहीं |
7.1 प्रत्येक एकल केबल की लंबाई लोहे के लकड़ी के ड्रम पर लपेटी गई है।
7.2 मानक ड्रम लंबाई 4000 मीटर ± 2% या ग्राहक के आदेश है
7.3 प्लास्टिक बफर शीट से ढका हुआ।
7.4 मजबूत लकड़ी के बैटनों से सील।
7.5 परीक्षण के लिए कम से कम 3 मीटर केबल के आंतरिक छोर को आरक्षित किया जाना चाहिए।
नोटः मानों में सील का आयाम शामिल है।
