| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Dawnergy |
| प्रमाणन | NA |
| मॉडल संख्या | ओडीवीए |

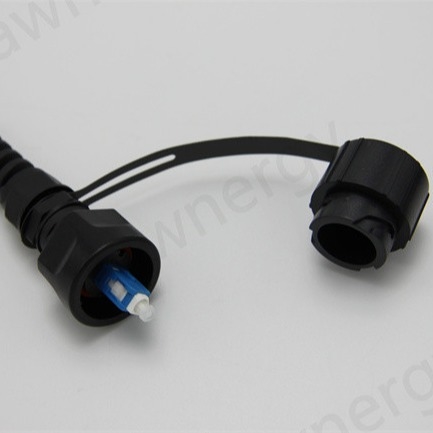

ओडीवीए वाटरप्रूफ एफटीटीए पैच कॉर्ड को ओडीवीए कनेक्टर के साथ आउटडोर ड्रॉप केबल, ओडीवीए फाइबर ऑप्टिक जंपर के रूप में भी जाना जाता है।ओडीवीए वाटरप्रूफ एफटीटीए (फाइबर टू द एंटीना) पैच कॉर्ड का उपयोग बाहरी फाइबर ऑप्टिक नेटवर्क में रिमोट रेडियो हेड को बेस स्टेशन से जोड़ने के लिए किया जाता हैयह पूरी तरह से जलरोधक है और लंबे समय तक पानी में डूबने का सामना कर सकता है।
पैचकोर्ड विनिर्देश
| पैरामीटर | विनिर्देश |
| कनेक्टर का प्रकार | एफटीटीए और एफटीटीएच जलरोधक कनेक्टर |
| फाइबर का प्रकार | एसएम या एमएम |
| फाइबर कोर | 1,2,4~24 |
| सम्मिलन हानि (dB) | जलरोधी कनेक्टर प्रकार पर निर्भर करता है |
| बाहरी जैकेट की सामग्री | एलएसजेडएच, पीई, पीवीसी, पीए, टीपीयू या अनुकूलित |
| केबल की लंबाई (एम) | अनुकूलित |
| ऑपरेटिंग तापमान (°C) | -40 ~ +70 |
| पैच कॉर्ड लंबाई सहिष्णुता | |
| कुल लंबाई (एल) (एम) | सहिष्णुता की लंबाई (सेमी) |
0| +10/-0 | |
20| +15/-0 | |
| L>40 | +0.5%L/-0 |
5.0 मिमी आउटडोर केबलविनिर्देश
| केबलों की संख्या | बाहरी शीट व्यास (मिमी) | वजन (किलो) | न्यूनतम तन्यता शक्ति (एन) | न्यूनतम कुचल भार (एन/100 मिमी) | न्यूनतम झुकने की त्रिज्या (मिमी) | भंडारण तापमान (°C) | |||
| 1~2 | 5.0±0.2 | 30 | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | -20~+70 |
| 800 | 400 | 2000 | 1000 | 20D | 10D | ||||
5.0 मिमी बख्तरबंद बाहरी केबलविनिर्देश(फुलएक्स, ओडीवीए)
| केबलों की संख्या | बाहरी शीट व्यास (मिमी) | वजन (किलो) | न्यूनतम तन्यता शक्ति (एन) | न्यूनतम कुचल भार (एन/100 मिमी) | न्यूनतम झुकने की त्रिज्या (मिमी) | भंडारण तापमान (°C) | |||
| 1~2 | 5.0±0.2 | 45 | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | -20~+70 |
| 400 | 800 | 2000 | 1000 | 20D | 10D | ||||
7.0 मिमी बख्तरबंद बाहरी केबलविनिर्देश(एनएसएन, फुलएक्स, ओडीवीए, ओडीसी)
| केबलों की संख्या | बाहरी शीट व्यास (मिमी) | वजन (किलो) | न्यूनतम तन्यता शक्ति (एन) | न्यूनतम कुचल भार (एन/100 मिमी) | न्यूनतम झुकने की त्रिज्या (मिमी) | भंडारण तापमान (°C) | |||
| 1~4 | 7.0±0.3 | 68 | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | -20~+70 |
| 600 | 1000 | 2000 | 3000 | 20D | 10D | ||||
7.0 मिमी आउटडोर केबलविनिर्देश
| केबलों की संख्या | बाहरी शीट व्यास (मिमी) | वजन (किलो) | न्यूनतम तन्यता शक्ति (एन) | न्यूनतम कुचल भार (एन/100 मिमी) | न्यूनतम झुकने की त्रिज्या (मिमी) | भंडारण तापमान (°C) | |||
| 1~4 | 7.0±0.3 | 50 | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | -20~+70 |
| 1000 | 600 | 2000 | 1000 | 20D | 10D | ||||
ऑप्टिकल विशेषताएं
| पद | पैरामीटर | संदर्भ | |
| एकल मोड | मल्टीमोड | ||
| सम्मिलन हानि | अधिकतम≤0.3dB | अधिकतम≤0.3dB | आईईसी 61300-3-34 |
| रिटर्न हानि | ≥60dB (एपीसी) | ≥30dB (UPC) | आईईसी 61300-3-6 |
अंत-तले की ज्यामिति
| पद | यूपीसी | एपीसी |
| वक्रता का त्रिज्या (मिमी) | 7 ~ 25 | 5~12 |
| फाइबर ऊंचाई (nm) | -100~100 | -100~100 |
| शीर्ष के ऑफसेट (um) | 0~50 | 0~50 |
| एपीसी कोण (°) | 8±0.2 | |
| कुंजी त्रुटि (°) | 0.2 अधिकतम |
परीक्षण स्थितियों का संदर्भ
पैकेजिंग (पतली फिल्म लपेटन और कार्टन पैकिंग)
