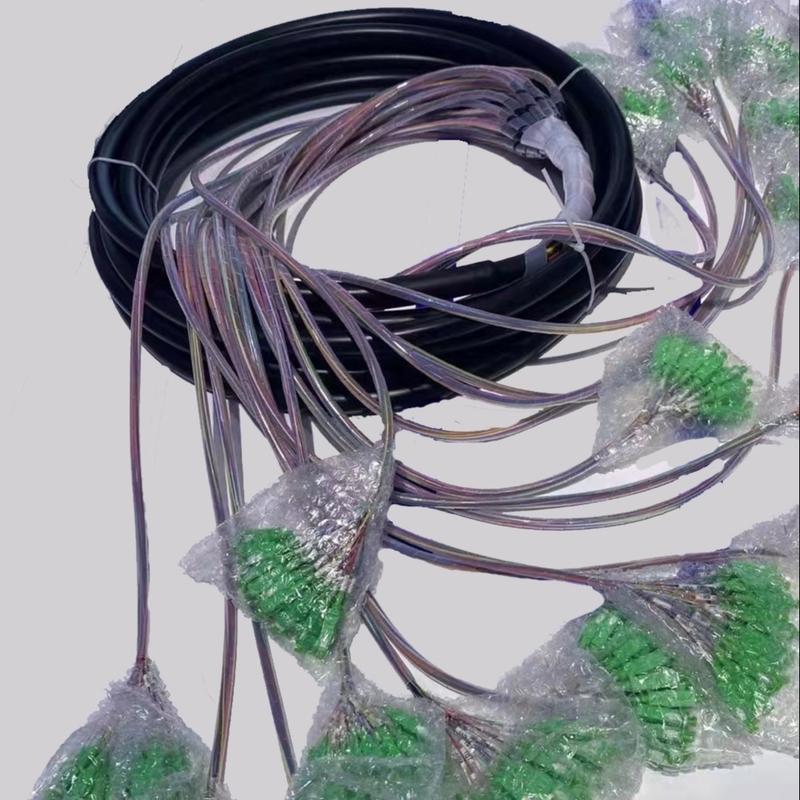

फाइबर ऑप्टिक पिगटेल्स क्षेत्र में संचार उपकरणों को बनाने के लिए एक त्वरित तरीका प्रदान करते हैं।निर्मित और प्रोटोकॉल और औद्योगिक मानकों द्वारा निर्धारित प्रदर्शन के अनुसार परीक्षण किया, जो आपके सबसे सख्त यांत्रिक और प्रदर्शन विनिर्देशों को पूरा करेगा।
विशेषताएं
केबल प्रोफ़ाइल दृश्य
केबल पैरामीटर
पद | विनिर्देश | |
फाइबर की संख्या | 24~432F | |
रंगीन कोटिंग फाइबर | आयाम | 250μm±15μm |
रंग | नीला, नारंगी, हरा, भूरा, | |
रंगीन कोटिंग फाइबर इच्छा रंग बिंदु | आयाम | 250μm±15μm |
रंग | नीला, नारंगी, हरा, भूरा, | |
एक ट्यूब में फाइबर | 12 फाइबर (24,48F) | |
ढीली नली | आयाम | 1.95 मिमी±0.05 मिमी (24, 48F) |
सामग्री | पीबीटी | |
रंग | नीला, नारंगी, हरा, भूरा (24,48F) | |
सीकेंद्रीय शक्तिसदस्य | व्यास | 1.5 मिमी (24, 48F) |
सामग्री | एफआरपी | |
बाहरी जैकेट | आयाम | 9.8 मिमी±0.5 मिमी (24, 48F) |
सामग्री | पीई | |
रंग | काला |
यांत्रिक और पर्यावरणीय विशेषताएं
पद | एक होना | विनिर्देश |
तनाव ((दीर्घकालिक) | एन | 600 (24, 48F) 1000 (288,432F) |
तनाव (अल्पकालिक) | एन | 1500 (24, 48F) 3000 (288,432F) |
क्रश (लंबी अवधि) | एन/10 सेमी | 300 |
क्रश (अल्पकालिक) | एन/10 सेमी | 1000 |
न्यूनतम झुकने की त्रिज्या (गतिशील) | मिमी | 20D |
मिन. बेंड त्रिज्या (स्थिर) | मिमी | 10D |
स्थापना तापमान | °C | -१०+५० |
परिचालन तापमान | °C | -20+60 |
भंडारण तापमान | °C | -20+60 |
फेरुल के अंत के पहलू की जाँच के लिए मानदंड
दोष | क्षेत्र ए (कोर के निकट क्षेत्र) ≤40um | क्षेत्र बी (क्लेडिंग) 40~125um | क्षेत्र सी (कोटिंग) 125~250um |
स्क्रैच (चौड़ाई) | कोई नहीं | हल्का खरोंच (सफेद): कोई नहीं | >3 वर्ष: कोई नहीं |
गहरे रंग की खरोंच (काला): कोई नहीं | |||
गड्ढे और अछूता सामग्री (व्यास) | कोई नहीं | ≥2um: कोई नहीं | ≥10um: कोई नहीं |
चिपिंग (आकार) | कोई नहीं | ||
क्रैक/धूल/दूषण | कोई नहीं | ||
एपोक्सी अंगूठी | चौड़ाई <2um, कुल लंबाई ≤1/2 फाइबर व्यास |
फेरुल अंत चेहरे ज्यामिति मापदंड
पैरामीटर | यूपीसी | एपीसी |
वक्रता का त्रिज्या | 10 से 25 मिमी | 5~12 मिमी |
फाइबर अंडरकट या प्रोट्र्यूशन | ≤ 100 एनएम | ≤ 100 एनएम |
शीर्ष ऑफसेट | ≤ 50 μm | ≤ 50 μm |
चमकाने का कोण | 8 +/- 0.3 डिग्री |
