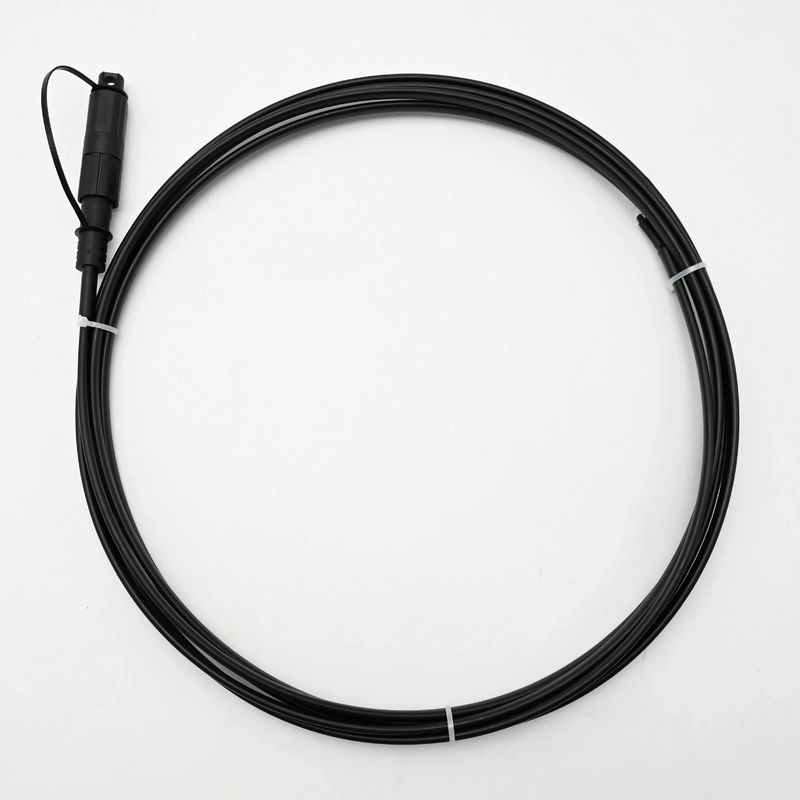

फ्लैट और गोल ड्रॉप केबलबेनी
कठोर SC/APC (ऑप्टिटैप) कनेक्टर के साथ
ऑप्टीटैप केबल असेंबली फैक्ट्री-टर्मिनेटेड, पर्यावरण के अनुकूल सीलबंद और कठोर कनेक्टर है जो ऑप्टिकल एक्सेस नेटवर्क में ड्रॉप केबल की तैनाती की लागत और समय को कम करता है। ऑप्टीटैप कनेक्टर असेंबली FTTX कनेक्टिविटी के लिए एक मजबूत और सीलबंद कनेक्शन समाधान प्रदान करती है। कठोर कनेक्टर का अंत एक पतली, सीलबंद, थ्रेडेड पॉलीमर हाउसिंग के भीतर एक SC/APC प्रकार का कनेक्शन शामिल करता है जो मल्टीपोर्ट टर्मिनल या इन-लाइन एक्सटेंशन रिसेप्टेकल से आसान कनेक्शन की अनुमति देता है। SC/APC कनेक्टर एक मानक एडाप्टर से जुड़ता है, जो एक सामान्य इंटरफ़ेस प्रदान करता है। फ्लैट ड्रॉप या पारंपरिक गोल शैली के आउटडोर केबल के साथ उपलब्ध, कठोर कनेक्टर सीधे दफन, नाली या हवाई प्रतिष्ठानों के लिए एक आदर्श समाधान प्रदान करता है। ऑप्टीटैप। सिंगल-फाइबर ड्रॉप केबल असेंबली विशेष रूप से आवश्यक ड्रॉप केबल इंस्टॉलेशन को काफी कम करने के लिए डिज़ाइन की गई है
G657.B3 ऑप्टिकल फाइबर विशेषताएँ
| पैरामीटर | स्थितियाँ | इकाइयों | कीमत |
| ऑप्टिकल | |||
| क्षीणन | 1310 एनएम | डीबी/किमी | ≤0.350 |
| 1383 एनएम | डीबी/किमी | ≤0.330 | |
| 1550 एनएम | डीबी/किमी | ≤0.210 | |
| 1625 एनएम | डीबी/किमी | ≤0.230 | |
|
क्षीणन बनाम तरंगदैर्घ्य |
1310 एनएम बनाम 1285‐1330 एनएम | डीबी/किमी | ≤0.05 |
| 1550 एनएम बनाम 1525‐1575 एनएम | डीबी/किमी | ≤0.04 | |
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | |
| शून्य फैलाव ढलान | पीएस/(एनएम2∙किमी) | ≤0.092 | |
| ध्रुवीकरण मोड फैलाव (पीएमडी) | — | — | |
| अधिकतम व्यक्तिगत फाइबर | पीएस/√किमी | 0.2 | |
| लिंक डिज़ाइन मान (M＝20, Q＝0.01%) | पीएस/√किमी | 0.1 | |
| कट-ऑफ तरंगदैर्ध्य λप्रतिलिपि | एनएम | ≤1260 | |
|
मोड फ़ील्ड व्यास (एमएफडी) |
1310 एनएम | माइक्रोन | 8.6±0.4 |
| 1550 एनएम | माइक्रोन | 9.6±0.5 | |
|
क्षीणन असंततता |
1310 एनएम | डीबी | ≤0.03 |
| 1550 एनएम | डीबी | ≤0.03 | |
|
द्विदिशिक क्षीणन |
1310 एनएम | डीबी/किमी | ≤0.05 |
| 1550 एनएम | डीबी/किमी | ≤0.05 | |
|
क्षीणन असमानता |
1310 एनएम | डीबी/किमी | ≤0.05 |
| 1550 एनएम | डीबी/किमी | ≤0.05 | |
| ज्यामितीय | |||
| क्लैडिंग व्यास | माइक्रोन | 125±0.7 | |
| क्लैडिंग गैर-परिपत्र | % | ≤0.8 | |
| कोर/क्लैडिंग संकेन्द्रता त्रुटि | माइक्रोन | ≤0.5 | |
| कोटिंग व्यास (बिना रंग वाला) | माइक्रोन | 242±7 | |
| कोटिंग/क्लैडिंग संकेन्द्रता त्रुटि | माइक्रोन | ≤12 | |
| कर्ल | एम | ≥४ | |
| पर्यावरण (1310nm, 1550nm) | |||
|
तापमान चक्रण |
‐60℃ से +85℃ |
डीबी/किमी |
≤0.05 |
|
उच्च तापमान और उच्च नमी |
85℃ पर 85% सापेक्ष आर्द्रता |
डीबी/किमी |
≤0.05 |
|
जल विसर्जन |
23℃ |
डीबी/किमी |
≤0.05 |
|
उच्च तापमान पर उम्र बढ़ना |
85℃ |
डीबी/किमी |
≤0.05 |
टाइप1: GYFJXBY-1B6 8.1mm×4.5mm फ्लैट ड्रॉप केबलविशेष विवरण
केबल प्रोफ़ाइल दृश्य
प्रौद्योगिकी विनिर्देश
| वस्तु | प्रौद्योगिकी पैरामीटर |
| केबल प्रकार | जीवाईएफजेएक्सबीवाई-1बी6 |
| शक्ति सदस्य | प्लास्टिक लेपित एफआरपी (*2) |
| शक्ति सदस्य व्यास मिमी | 1.6*1.7 |
| बाहरी आवरण का रंग | काला |
| बाहरी आवरण सामग्री | पी.ई |
| बाहरी आवरण आयाम मिमी | 8.1(±0.4)×4.5(±0.4) |
|
न्यूनतम झुकने त्रिज्या मिमी |
100 (स्थिर) 150(डायनामिक) |
| क्षीणन dB/किमी | ≦ 0.4 1310nm पर, ≦ 0.3 1550nm पर |
| अल्पावधि तन्यता N | 1350 |
| दीर्घकालीन तन्यता N | 400 |
| क्रश प्रतिरोध N/100mm | 2000 |
| परिचालन तापमान ℃ | -40～+70 |
| ऑप्टिकल यूनिट | |
| फाइबर का प्रकार | 9/125 (जी.657बी3) |
| फाइबर का रंग | प्राकृतिक |
| टाइट बफर व्यास मिमी | 0.9±0.05 |
| तंग बफर रंग | सफ़ेद |
| शक्ति सदस्य | जल अवरोधक अरामिड यार्न |
| आंतरिक जैकेट सामग्री | एलएसजेडएच |
| आंतरिक जैकेट व्यास मिमी | 2.9±0.1 |
| आंतरिक जैकेट का रंग | सफ़ेद |
नोट: उत्पाद यूरोपीय संघ RoHS2.0 के निर्देश के अनुरूप है
प्रकार 2: GDFJXBY-1B6+1× 24AWG 10.1mm×4.5mm फ्लैट ड्रॉप केबल कंडक्टर के साथविशेष विवरण
प्रोफ़ाइल दृश्य
प्रौद्योगिकी विनिर्देश
| वस्तु | प्रौद्योगिकी पैरामीटर |
| केबल प्रकार | जीडीएफजेएक्सबीवाई-1बी6+1×24एडब्ल्यूजी |
| शक्ति सदस्य | प्लास्टिक लेपित एफआरपी (*2) |
| शक्ति सदस्य व्यास मिमी | 1.6*1.7 |
| बाहरी आवरण का रंग | काला |
| बाहरी आवरण सामग्री | पी.ई |
| बाहरी आवरण आयाम मिमी | 10.1(±0.5)×4.5(±0.5) |
| न्यूनतम झुकने त्रिज्या मिमी | 100 (स्थिर) 150(गतिशील) |
| क्षीणन dB/किमी | ≦ 0.4 1310nm पर, ≦ 0.3 1550nm पर |
| अल्पावधि तन्यता N | 1350 |
| दीर्घकालीन तन्यता N | 400 |
| क्रश प्रतिरोध N/100mm | 2000 |
| परिचालन तापमान ℃ | -40～+70 |
| ऑप्टिकल यूनिट | |
| फाइबर का प्रकार | 9/125 (जी.657बी3) |
| फाइबर का रंग | प्राकृतिक |
| टाइट बफर | 0.9±0.05 |
| तंग बफर रंग | सफ़ेद |
| शक्ति सदस्य | जल अवरोधक अरामिड यार्न |
| आंतरिक जैकेट सामग्री | एलएसजेडएच |
| आंतरिक जैकेट व्यास मिमी | 2.9±0.1 |
| आंतरिक जैकेट का रंग | सफ़ेद |
| विद्युत इकाई | |
| कंडक्टर AWG | 24 एडब्ल्यूजी |
| कंडक्टर सामग्री | तांबे का तार |
| सामान्य कंडक्टर व्यास मिमी | 0.511 |
| सामान्य इन्सुलेशन व्यास मिमी | 2.0 |
नोट: उत्पाद यूरोपीय संघ RoHS2.0 के निर्देश के अनुरूप है
टाइप3: GYFJXY-1B6 5.4mm राउंड ड्रॉप केबल
प्रोफ़ाइल दृश्य
प्रौद्योगिकी विनिर्देश
| वस्तु | प्रौद्योगिकी पैरामीटर |
| केबल प्रकार | जीवाईएफजेएक्सवाई-1बी6 |
| फाइबर का प्रकार | 9/125 (जी657बी3) |
| फाइबर का रंग | प्राकृतिक |
| टाइट बफर | 0.9±0.05 |
| तंग बफर रंग | सफ़ेद |
| शक्ति सदस्य | अरामिड यार्न |
| आंतरिक जैकेट व्यास मिमी | 1.65±0.1 |
| आंतरिक जैकेट का रंग | सफ़ेद |
| आंतरिक जैकेट सामग्री | एलएसजेडएच |
| शक्ति सदस्य | प्लास्टिक लेपित एफआरपी (*2) |
| शक्ति सदस्य व्यास मिमी | 1.4*1.5 |
| बाहरी आवरण का रंग | काला |
| बाहरी आवरण सामग्री | पी.ई |
| बाहरी आवरण आयाम मिमी | 5.4±0.2 |
| केबल का वजन किलोग्राम/किमी | लगभग 28.5 |
|
न्यूनतम झुकने त्रिज्या मिमी |
10डी (स्थिर) 20D (डायनेमिक) (D: केबल व्यास) |
| क्षीणन dB/किमी | ≦ 0.4 1310nm पर, ≦ 0.3 1550nm पर |
| अल्पावधि तन्यता N | 1350 |
| दीर्घकालीन तन्यता N | 400 |
| क्रश प्रतिरोध N/100mm | 1500 |
| परिचालन तापमान ℃ | -40~+70 |
| स्थापना तापमान ℃ | -30~+70 |
| भंडारण तापमान ℃ | -40~+70 |
नोट: उत्पाद EU RoHS 2.0 के निर्देशों के अनुरूप है
ऑप्टीटैप कठोर ऑप्टिकल केबल असेंबली विनिर्देश
| पैरामीटर | विशेष विवरण |
| लागू केबल |
टाइप1: 8.1मिमी×4.5मिमी फ्लैट ड्रॉप केबल प्रकार 2: 10.1 मिमी × 4.5 मिमी फ्लैट ड्रॉप केबल आचरण के साथ टाइप3: 5.4 मिमी राउंड ड्रॉप केबल |
| कनेक्टर प्रकार साइड A | 1 पीस ऑप्टिटैप एससी/एपीसी प्रकार वाटर-प्रूफ कनेक्टर |
| कनेक्टर प्रकार साइड बी | कोई कनेक्टर नहीं |
| फाइबर प्रकार | जी657बी3 |
| फाइबर कोर | 1 फाइबर |
| केबल लंबाई | 20~300मी |
| सम्मिलन हानि (डीबी) | ≤ 0.3 (अधिकतम मान) |
| लौटाई गई हानि (डीबी) | ≥60 (एपीसी के लिए) |
| परिचालन तापमान (℃) | -40 ~ +85 |
| आईपी लीवर | आईपी68 |
चित्रकला
| नहीं। | पक्ष एक:कनेक्टर 1 | पक्ष बी:कनेक्टर 2 |
| 1 | कठोर/APC (ऑप्टिटैप) | खुला छोर |
ऑप्टिकल प्रदर्शन
| वस्तु | कनेक्टर 1(हार्डीनडी/एपीसी) | कनेक्टर 2(खुला छोर) |
| आईएल (अधिकतम) | 0.3डीबी | / |
| आरएल (मिनट) | 60डीबी | / |
परीक्षण मानक:IEC61300-3-4 (प्रविष्ट विधि B)
परीक्षण तरंगदैर्ध्य: 1310nm&1550nm
आईएल:तालिका 4 देखें
नोट: 50 मीटर और उससे अधिक पर प्रविष्टि हानि 0.3dB+ केबल हानि (0.4dB/किमी के अनुसार)
परीक्षण मानक:IEC61300-3-6 (OTDR विधि)
परीक्षण तरंगदैर्ध्य:1310एनएम&1550एनएम
आरएल:तालिका 4 देखें
परीक्षण मानक:आईईसी 61300-3-35
नोट: 400X ज़ूम
| क्षेत्र | अंतका सामनास्वीकार | ||
| उभरा हुआ बिंदु | खरोंचना | ||
| ए | ≤25um | अनुमति नहीं | अनुमति नहीं |
| बी | 25~120um | <१um: सीमित नहीं ≤3um:3पीसी |
सफेद खरोंच ≤1um; कोई सीमा नहीं ≤2um: 3 टुकड़े; > 2um की अनुमति नहीं है; काली खरोंचें: अनुमति नहीं |
| सी | 120~130माइक्रोन | न पोंछने योग्य कण | स्वीकृत ≤3um:2pcs |
| डी | 130~250माइक्रोन | न पोंछने योग्य कण |
स्वीकृत ≤10um:2pcs |
परीक्षण मानक:आईईसी 61755-3-2
| वस्तु | कनेक्टर 1(कठोर/एपीसी) | कनेक्टर 2(खुला) |
| फाइबर की ऊंचाई | -100एनएम~50एनएम | / |
| RADIUS | 5मिमी~12मिमी | / |
| शीर्ष ऑफसेट | 0~70μm | / |
| कोण | 8±0.3° | / |
| फेरूल व्यास | 2.4985मिमी~2.4995मिमी | / |
यांत्रिकप्रदर्शन
| वस्तु | प्रारंभिक परीक्षण | परीक्षण के दौरान | परीक्षण के बाद |
| सम्मिलन हानि (अधिकतम). | 0.3डीबी | / | / |
| सम्मिलन हानि परिवर्तन की अधिकतम मात्रा (पिगटेल)। | / | 0.2डीबी | 0.2डीबी |
| सम्मिलन हानि परिवर्तन की अधिकतम मात्रा (पैचकॉर्ड)। | / | 0.5डीबी | 0.4डीबी |
| रिटर्न हानि (न्यूनतम). | 60डीबी | 60डीबी | 60डीबी |
तालिका 5 परीक्षण प्रक्रिया प्रदर्शन आवश्यकताएँ
| क्रम संख्या | आरंभिक परियोजना | संदर्भ मानक और परीक्षण विधियाँ | अनुरोध |
| 1 | लॉकिंग तंत्र का युग्मन बल |
परीक्षण मानक: IEC 61300-2-6 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm कनेक्टर 1 के लिए, लोड: 5 N/s पर 215N अवधि: 120s लोड स्थिति: कनेक्टर के अंतिम सिरे से 0.2 मीटर दूर |
टेबल 5 से ऑनलाइन मिलें |
| 2 | कंपन परीक्षण (साइनसॉइडल) |
परीक्षण मानक: IEC61300-2-1 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm आवृत्ति रेंज: 5Hz से 55 Hz आवृत्ति भिन्नता: 1 ऑक्टो/मिनट कंपन दिशा: X, Y और Z दिशाओं में से प्रत्येक में 30 मिनट आयाम: 0.75 मिमी |
टेबल 5 से ऑनलाइन मिलें
|
| 3 | पार्श्व भार |
परीक्षण मानक: IEC61300-2-42 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm कनेक्टर 1 के लिए, लोड: 50N अवधि: 1 घंटा लोड स्थिति: कनेक्टर के अंतिम सिरे से 0.5 मीटर दूर |
टेबल 5 से ऑनलाइन मिलें
|
| 4 | ड्रॉप परीक्षण |
परीक्षण मानक: IEC61300-2-12 विधि B परीक्षण तरंगदैर्ध्य: 1310nm&1550nm ड्रॉप ऊंचाई: 1 मीटर बूंदों की संख्या: 10 |
आगे और पीछे का भाग तालिका 5 से मिलता है
|
| 5 | मरोड़ परीक्षण |
परीक्षण मानक: IEC61300-2-5 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm तन्य भार: 1N/s पर 15N तन्य भार अनुप्रयोग बिंदु: कनेक्टर के अंतिम सिरे से 0.2 मीटर प्रयोग की अवधि: 10 चक्र, ± 180° |
टेबल 5 से ऑनलाइन मिलें |
| 6 | बार-बार झुकना |
परीक्षण मानक: IEC61300-2-44 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm कनेक्टर 1 के लिए, लोड: 15N, ± 90°, 50 चक्र लोड बिंदु से दूरी: कनेक्टर के अंतिम सिरे से 0.2 मीटर |
टेबल 5 से ऑनलाइन मिलें
|
| 7 | स्थायित्व परीक्षण किया गया |
परीक्षण मानक: IEC61300-2-2 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm एडाप्टर के साथ प्लगिंग और अनप्लगिंग दोहराएं: 500 बार चक्र दर: प्रत्येक प्लगिंग और अनप्लगिंग का समय 3s से कम नहीं है, और डेटा प्लगिंग और अनप्लगिंग के हर 25 बार एक बार रिकॉर्ड किया जाता है सफ़ाई की संख्या: 25 बार से अधिक नहीं |
आगे और पीछे का भाग तालिका 5 से मिलता है
|
पर्यावरणीय प्रदर्शन
| क्रम संख्या | आरंभिक परियोजना | संदर्भ मानक और परीक्षण विधियाँ | अनुरोध |
| 1 | तापमान चक्रण |
परीक्षण मानक: IEC61300-2-22 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm तापमान: -25°C~+65°C अत्यधिक तापमान धारण समय: 1 घंटा तापमान परिवर्तन की दर: 1°C/मिनट चक्रों की संख्या: 12 चक्र |
टेबल 5 से ऑनलाइन मिलें |
| 2 | कम तापमान पर उम्र बढ़ना |
परीक्षण मानक: IEC61300-2-17 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm तापमान: -25°C एक्सपोजर की अवधि: 96 घंटे नमूनाकरण दर: कमरे के तापमान पर भंडारण के 2 घंटे बाद सम्मिलन हानि और वापसी हानि के प्रारंभिक मूल्यों को रिकॉर्ड करें, प्रक्रिया मूल्य के रूप में स्थिर परीक्षण तापमान तक पहुंचने के बाद हर 1 घंटे में सम्मिलन हानि और वापसी हानि के मूल्यों को रिकॉर्ड करें, और कम तापमान प्रक्रिया समाप्त होने के बाद 2 घंटे के लिए कमरे के तापमान पर नमूना वापस आने के बाद सम्मिलन हानि और वापसी हानि के अंतिम मूल्यों को रिकॉर्ड करें |
टेबल 5 से ऑनलाइन मिलें |
| 3 | उच्च तापमान पर उम्र बढ़ना |
परीक्षण मानक: IEC61300-2-18 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm तापमान: 75°C एक्सपोजर की अवधि: 96 घंटे नमूना दर: कमरे के तापमान पर 2 घंटे तक संग्रहीत करने के बाद सम्मिलन हानि और वापसी हानि के प्रारंभिक मूल्य को रिकॉर्ड करें, स्थिर परीक्षण तापमान तक पहुंचने के बाद हर 6 घंटे में सम्मिलन हानि और वापसी हानि के मूल्य को रिकॉर्ड करें, और उच्च तापमान प्रक्रिया समाप्त होने के बाद नमूने को 2 घंटे के लिए कमरे के तापमान पर वापस लाने के बाद सम्मिलन हानि और वापसी हानि के अंतिम मूल्य को रिकॉर्ड करें |
टेबल 5 से ऑनलाइन मिलें |
| 4 | उच्च आर्द्रता आयु परीक्षण |
परीक्षण मानक: IEC61300-2-19 परीक्षण तरंगदैर्ध्य: 1310nm&1550nm तापमान: 40°C आर्द्रता: 93 % ± 5 % एक्सपोजर की अवधि: 96 घंटे नमूना दर: कमरे के तापमान पर भंडारण के 2 घंटे बाद सम्मिलन हानि और वापसी हानि के प्रारंभिक मूल्यों को रिकॉर्ड करें, परीक्षण शुरू करने के बाद हर 1 घंटे में सम्मिलन हानि और वापसी हानि के मूल्यों को रिकॉर्ड करें, और साइक्लिंग प्रक्रिया के बाद सम्मिलन हानि और वापसी हानि के अंतिम मूल्यों को रिकॉर्ड करें |
टेबल 5 से ऑनलाइन मिलें इसमें कोई क्षति या असामान्यता नहीं है जैसे कि दरार, रंग उड़ना, अवक्षेपण आदि |
| 5 | जल प्रतिरोध परीक्षण |
परीक्षण मानक: IEC60529 IEC 61300-2-23 विधि 2 परीक्षण 1: पानी की गहराई: 5 मीटर, कनेक्टर 1 पानी में डूबा हुआ, अवधि: 7 दिनों तक खड़ा रहना; परीक्षण की आवश्यकताएं: देखें कि कनेक्टर में पानी का कोई डूबा हुआ हिस्सा न हो; परीक्षण 2: कनेक्टर 1 को एडाप्टर के बॉक्स से कनेक्ट करें, बॉक्स में 20KPa वायु दबाव डालें, अवधि: 15 मिनट; |
कोई जल रिसाव या वायु रिसाव नहीं |
पैकेज (पतली फिल्म घुमावदार और दफ़्ती पैकिंग)
